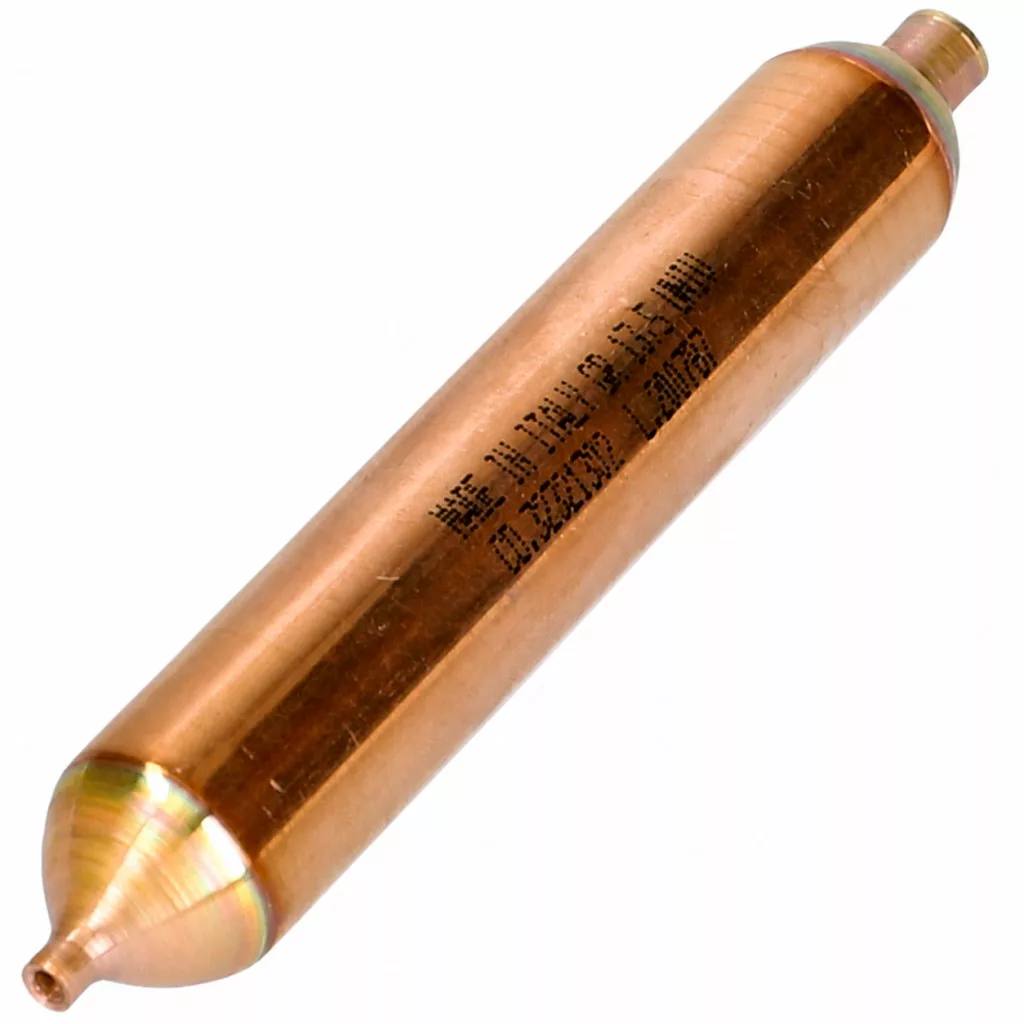

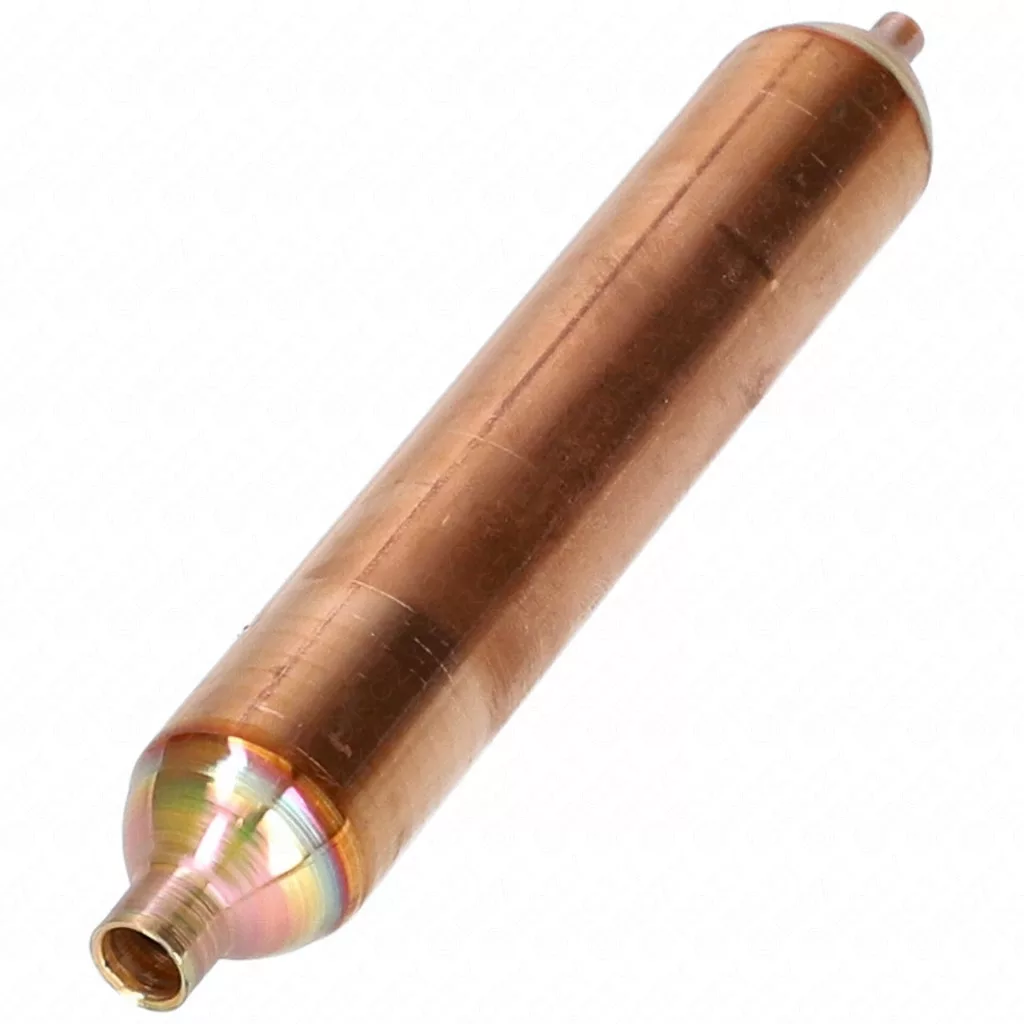

A szűrőpatron a hűtőkör legcsendesebb, de legkritikusabb eleme: a kondenzátor után, a kapilláris cső előtt ül, és két dolgot végez egyszerre. Megfogja a körben keringő fémforgácsot és szennyeződést, a benne lévő szárítótöltet pedig magához kötözi a rendszerbe került vizet.
A maradék nedvesség azért veszélyes, mert a kapilláris cső szűk szakaszán, a hűtőközeg lehűlésekor jéggé fagy. Ez a jégdugó időszakosan lezárja az áramlást: a hűtő egy darabig jól jár, majd melegedni kezd, aztán pár óra múlva magától újraindul – ez a tipikus eltömődés-tünet.
A csatlakozások adják a kiválasztás alapját: a 6,2 mm-es bemenet a kondenzátor felőli rézcsőre, a 2,5 mm-es kimenet pedig a kapilláris csőre méretezett. A 13,5 grammos töltetméret a háztartási hűtő- és fagyasztógépek szokásos mérete, és a kör minden megnyitásakor új patront kell beépíteni, mert a használt töltet a levegőből is azonnal vizet szív.
| Alkatrész | Szűrőpatron (szárítószűrő) |
| Készülékfajta | Hűtő-fagyasztó |
| Szárítótöltet | 13,5 g |
| Bemeneti csatlakozás | ⌀ 6,2 mm |
| Kimeneti csatlakozás | ⌀ 2,5 mm |
| Kivitel | Univerzális |
| Beépítési hely | Kondenzátor után, a kapilláris cső előtt |
