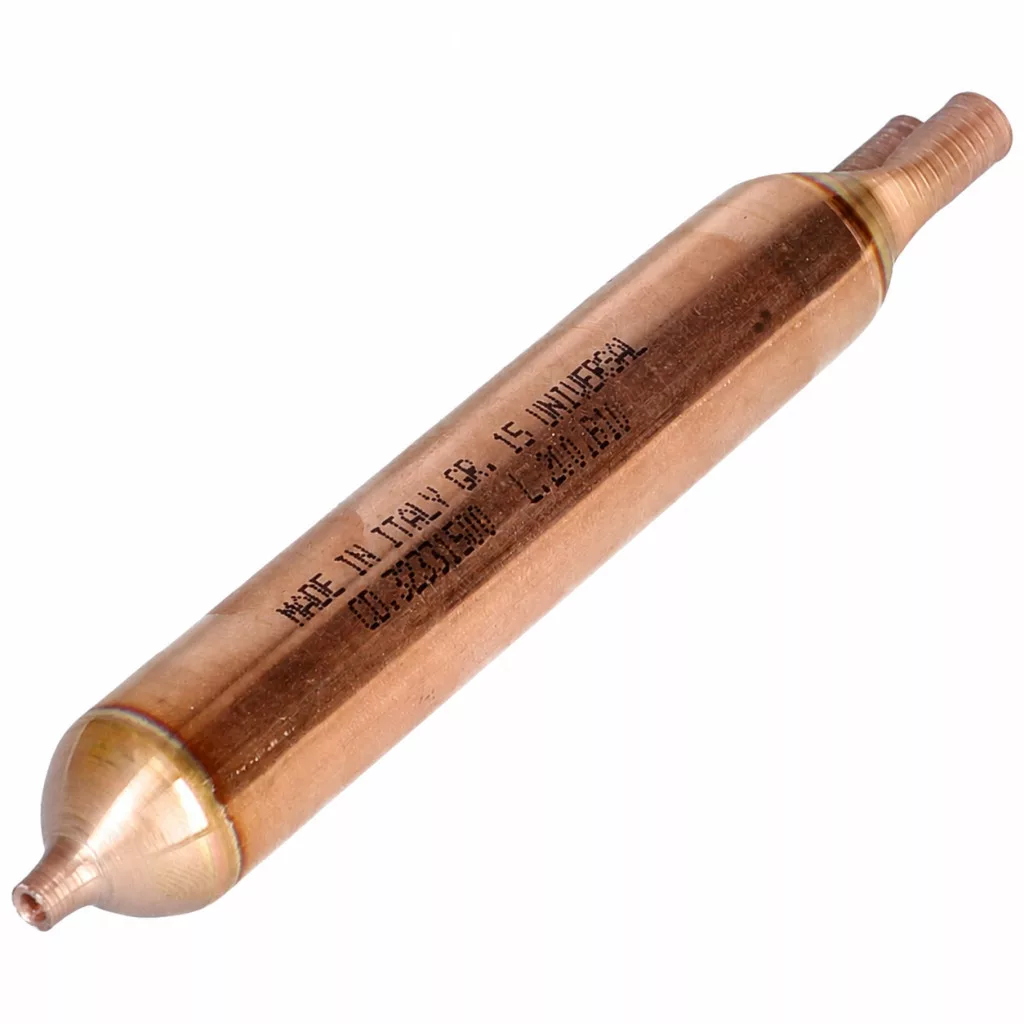

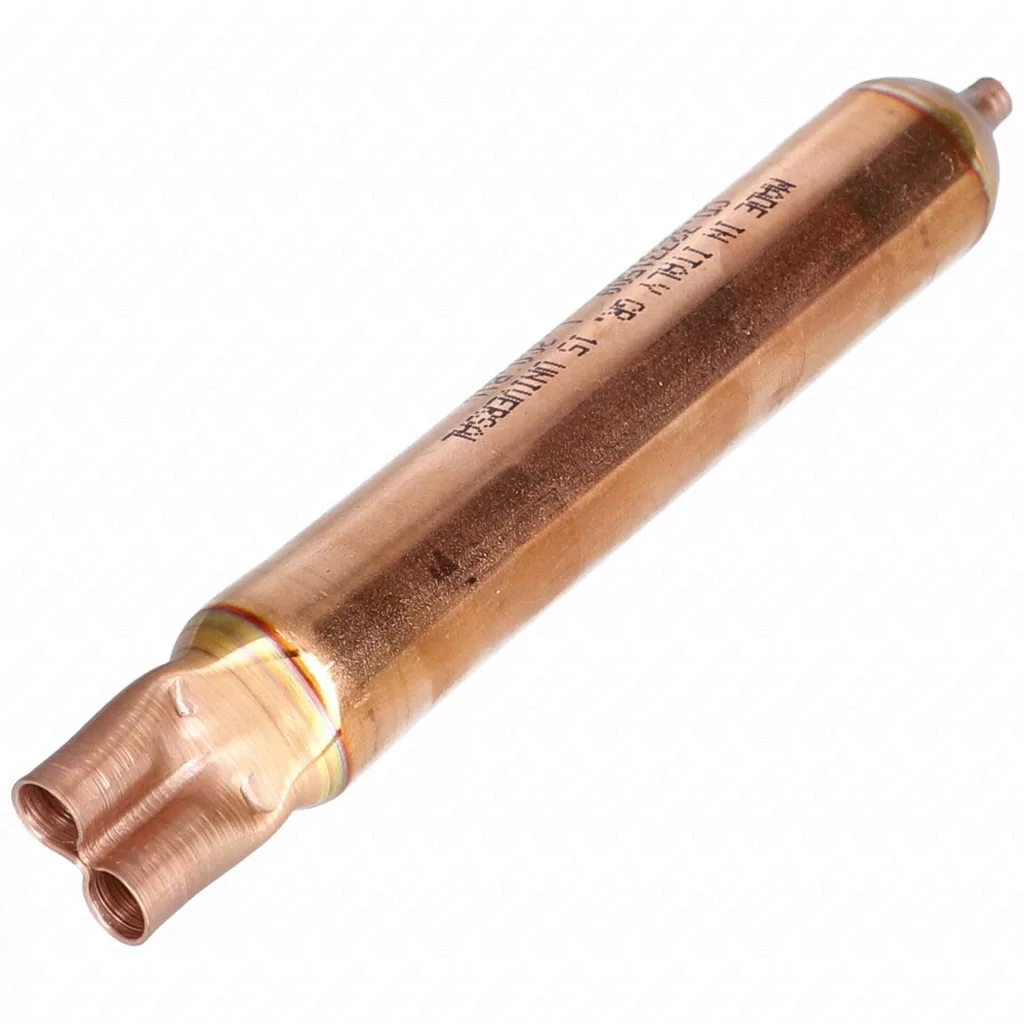

A szűrőpatron a kondenzátor után, a kapilláris előtt áll a hűtőkörben. Két dolgot végez: a szárítóanyag magához kötözi a rendszerbe került vizet, a szűrőszövet pedig felfogja a forgácsot és a lerakódást, hogy ne jusson a kapillárisba. Eltömődött kapilláris mellett a hűtés teljesen leáll.
Ez a kivitel 15 gramm szárítóanyagot tartalmaz, a belépő csonk 6,2 mm, a kimenő pedig 2,5 mm – ez utóbbi a kapilláriscső fogadására van méretezve. A csonkméretek miatt univerzálisként használható, ezért a háztartási hűtők és fagyasztók többségének körébe beforrasztható.
Fontos szabály, hogy a szűrőszárító egyszer használatos: ahogy a hűtőkört megnyitják, a szárítóanyag megszívja magát a levegő páratartalmával, és onnantól nem tud több vizet lekötni. Kompresszorcsere vagy csőtörés javítása után ezért mindig új patron kerül a helyére, és csak utána jön a vákuumozás és a töltés.
| Alkatrész | Szűrőpatron, szűrőszárító |
| Készülékfajta | Hűtő-fagyasztó |
| Szárítóanyag | 15 g |
| Belépő csonk átmérője | 6,2 mm |
| Kimenő csonk átmérője | 2,5 mm |
| Kivitel | univerzális, forrasztható |
