A mágnesszelep két külön alkatrészből áll: a szeleptest vezeti a folyadékot, a ráhúzott tekercs pedig azt a mágneses mezőt adja, amely a dugattyút megemeli. Ha a tekercs átég vagy zárlatos lesz, a szelep nem nyit – de a szeleptestet nem kell kiszerelni, elég a tekercset kicserélni.

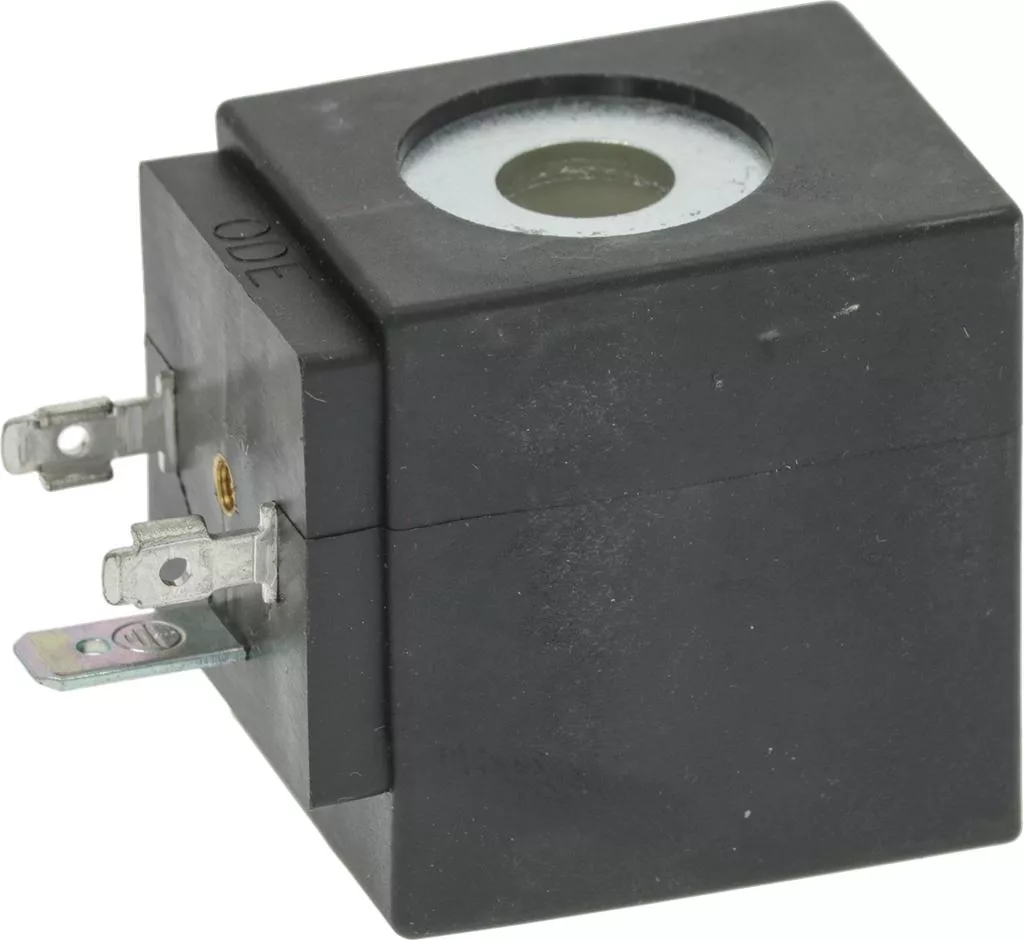

Ez a darab ODE gyártmányú, BDV08024CY típusjelű tekercs, 24 volt egyenfeszültségre, 11 watt felvett teljesítménnyel. A feszültség a legfontosabb kiválasztási adat: a 24 V-os egyenáramú tekercs nem cserélhető fel a 230 voltos változattal akkor sem, ha a furat és a ház mérete egyezik.
A fáradt tekercs tünete jellemzően az, hogy a szelep nem kattan és nem enged folyadékot, vagy folyamatosan búg és melegszik. Ellenőrzéskor a tekercs ellenállását mérd meg: a szakadás és a nullához közeli érték egyaránt cserét jelent.
Szereléskor a tekercs a szeleptest csapjára tolódik vissza, és rögzítőanyával vagy kengyellel fogod meg. A csatlakozó típusát és a tekercs furatátmérőjét vesd össze a régi darabbal, mert ezek döntik el, hogy a tekercs felül-e a szelepre.
| Alkatrész | Mágnesszelep tekercs |
| Készülékfajta | Kávégép, kávé- és italautomata |
| Gyártó | ODE |
| Gyártói cikkszám | BDV08024CY |
| Feszültség | 24 V DC |
| Teljesítményfelvétel | 11 W |
| Beépítés | A szeleptest csapjára húzva |
A régi tekercs oldalán olvasható a feszültség. A BDV08024CY 24 volt egyenfeszültségű: ha a gépben 230 voltos tekercs ült, ez nem való a helyére.
A tekercselés. Az egyik 24 volt egyenfeszültségre, a másik 230 voltra készül, a ház és a furat viszont azonos, ezért könnyű összekeverni őket.
Nem, ez a tétel maga a tekercs. A szeleptestet, a dugattyút és a tömítéseket a gépben hagyod, ha azok épek.
