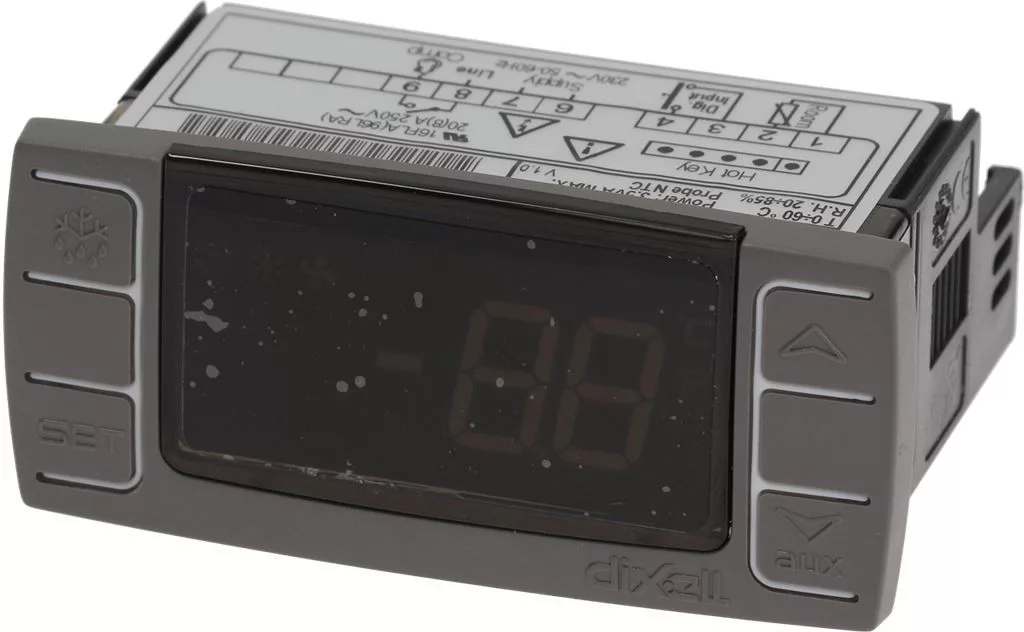

A hűtővitrin és a hűtött szekrény hőmérsékletét ez a kis panelműszer tartja kézben: az NTC szonda jele alapján kapcsolja ki és be a kompresszort, a kétjegyű, piros LED-es kijelzőn pedig a belső hőfokot mutatja. Ha a kijelző sötét marad, értelmetlen értéket mutat, vagy a gép megállás nélkül jár, esetleg el sem indul, érdemes a vezérlőt is megvizsgálni.
Az XR02CX a leolvasztást a legegyszerűbb módon oldja meg: a ciklus idejére leállítja a kompresszort, külön fűtőbetét és külön relé nélkül. A leolvasztások közötti időt és egy ciklus leghosszabb idejét paraméterben állíthatod, a DEF gomb két másodpercnél hosszabb nyomásával pedig kézzel is indíthatsz egy leolvasztást.
Beépítésnél a méret dönt: az előlap 32 x 74 mm, a műszer 50 mm mély, és 71 x 29 mm-es panelkivágásba ül. A vezetékek 2,5 mm²-es csavaros sorkapocsba kerülnek. A család 110 V-os és 230 V-os tápfeszültséggel, valamint kétféle relével is készül, ezért csere előtt vesd össze a régi műszer címkéjén álló teljes típusjelet az XR02CX-5N0C1-gyel.
Hiba esetén a kijelző kóddal jelez: P1 a szonda meghibásodását, HA a túl magas, LA a túl alacsony hőmérsékletet jelenti. Ha a régi műszer még működik, csere előtt írd fel a fő beállításait – az alapjelet, a Hy kapcsolási különbséget, az LS és US alapjelhatárt, az ot szondakorrekciót és az AC kompresszorvédelmi késleltetést –, és az újon állítsd be ugyanezeket.
A vezérlő a Horeca Select, a Makro-Professional és a Metro GPS2600, GSA2600, GSD2600, GSF2600 és GDS2600 hűtővitrinjeihez, valamint az RN400 és HFR2600G hűtött szekrényekhez tartozik. Minden érintett típust felsorol az „Az alábbi típusokhoz” fül.
| Alkatrész | digitális hűtésvezérlő (termosztát) |
| Típusjel | Dixell XR02CX-5N0C1 |
| Készülékfajta | hűtővitrin, hűtött szekrény |
| Előlap / mélység | 32 x 74 mm / 50 mm |
| Panelkivágás | 71 x 29 mm |
| Bemenetek | 1 NTC szonda, 1 digitális bemenet |
| Mérési és szabályozási tartomány | -40 … +110 °C |
| Kimenet | 1 kompresszorrelé (SPST) |
| Kijelző | 2 számjegyes, piros LED |
| Csatlakozás | csavaros sorkapocs, 2,5 mm² |
Ha a régi vezérlő is 32 x 74 mm-es előlapú, 71 x 29 mm-es kivágásba ülő XR02CX, igen. Előtte vesd össze a teljes típusjelet és a tápfeszültséget a régi műszer címkéjén, mert a család 110 V-os és 230 V-os változatban is készül.
Nincs. Az XR02CX egyetlen kompresszorrelével dolgozik, és a leolvasztást a kompresszor leállításával végzi. Ha a géped elektromos leolvasztófűtést vezérel, ahhoz több relés vezérlő kell.
NTC hőmérséklet-érzékelő. Ha a régi műszer is NTC szondás XR02CX volt, a meglévő szonda tovább használható; ha a kijelző P1 hibát mutat, a szondát is cserélni kell.
