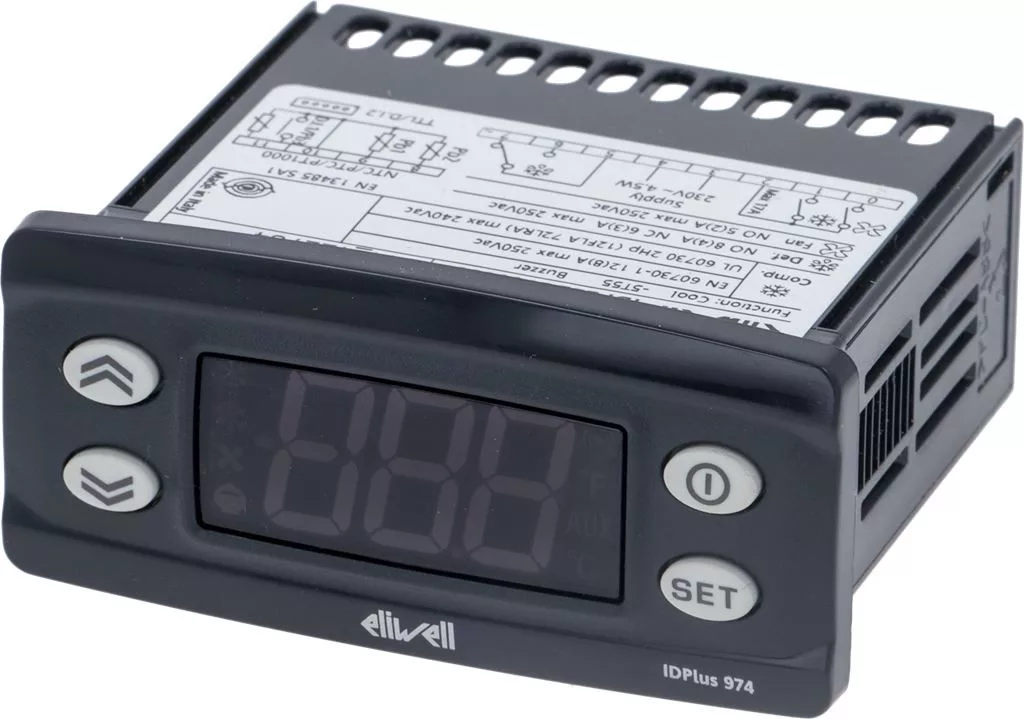

Az ID Plus 974 a hűtött szekrény vezérlésének központja: a szonda jelét méri, ebből dönt a kompresszor indításáról és leállításáról, és ugyanez a műszer ütemezi a leolvasztást, valamint a párologtató ventilátorainak járását. A mért érték előjellel együtt olvasható le a kijelzőjén.
Az előlap a hűtéstechnikában legelterjedtebb süllyesztett formátumban készül, PC+ABS műanyag házzal és előlap felőli IP65 védettséggel, tehát a kezelőlapba vágott nyílásba ül bele. A régi műszer helyére akkor megy be gond nélkül, ha a meglévő kivágás mérete ezzel egyezik.
A három relékimenet feladata elkülönül. A legerősebb ág a kompresszoré, mellette önálló kimenet jut a leolvasztásra és a ventilátorokra, így egyetlen műszerről vezérelhető a teljes hűtőkör. A két analóg bemenetre a hűtéstechnikában használt érzékelőtípusok köthetők, paraméterrel kiválasztva.
A programozás nem darabonkénti kézi munka: a műszer TTL csatlakozójára Copy Card köthető, amellyel a beállított paraméterkészlet átvihető egy másik azonos műszerre. Több egyforma szekrény esetén ez az azonos beállítás gyors útja.
| Beépítési kivágás | 71 x 29 mm |
| Előlapi védettség | IP65 |
| Kijelző | 3 számjegy előjellel, 1 vagy 0,1 °C felbontás |
| Szondatípusok | NTC, PTC vagy Pt1000, paraméterrel választva |
| Digitális bemenet | 2 konfigurálható bemenet |
| Relék terhelhetősége | Kompresszor 2 Hp, leolvasztás 8 A, ventilátor 5 A |
| Programozó csatlakozó | TTL, Copy Card fogadására |
| Hangjelző | Beépített |
| Üzemi környezet | -5 és +55 °C között |
A két analóg bemenet NTC, PTC és Pt1000 érzékelővel is működik, a típust paraméterrel kell kiválasztani, és a szondák nem tartoznak a műszerhez.
A panelbe 71 x 29 mm-es kivágás kell hozzá; ha a meglévő nyílás ekkora, a csere méretben rendben van, egyébként a kivágást igazítani kell.
Igen, a kompresszorrelé mellett külön 8 A-es kimenet jut a leolvasztásra és 5 A-es a ventilátorokra, tehát mindhárom ág innen kapcsolható.
