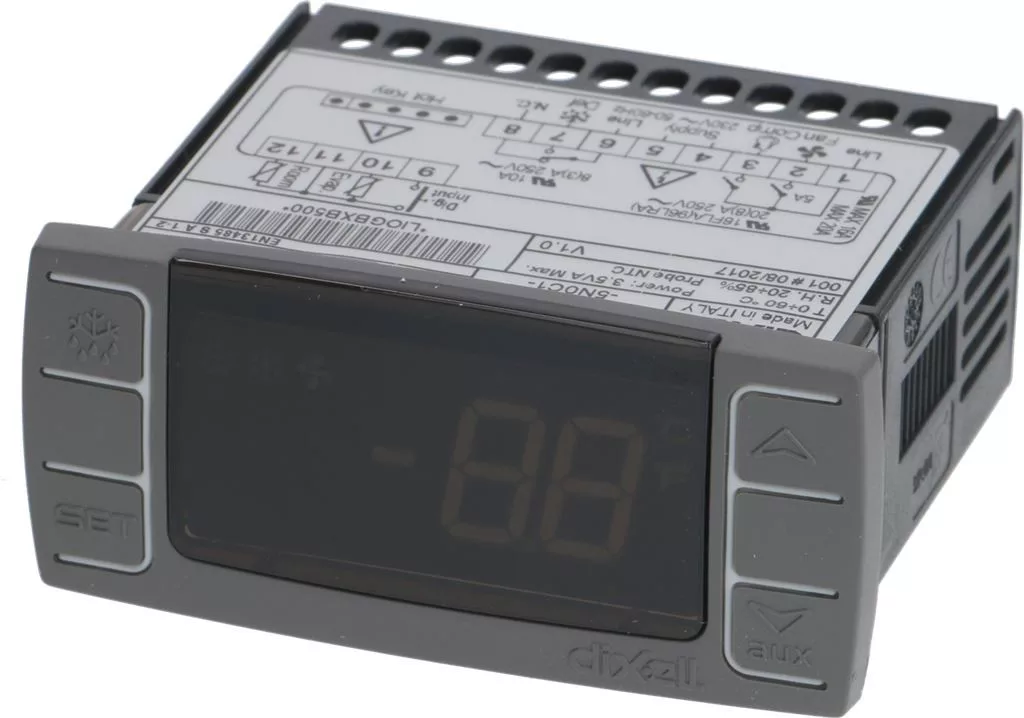

Az XR06CX a Dixell kompakt, 32 x 74 mm-es előlapú vezérlője közepes és alacsony hőmérsékletű, ventilátoros hűtőegységekhez. Három relével dolgozik: az egyik a kompresszort, a második a leolvasztást, a harmadik az elpárologtató ventilátorát kapcsolja. Ha a hűtő nem tartja a hőfokot, bejegesedik az elpárologtató, vagy a ventilátor rossz pillanatban indul, a vezérlő is gyanúba jöhet.
Két NTC szondát kezel. Az első a hűtött tér hőmérsékletét méri, ehhez igazodik a kompresszor; a második az elpárologtatóra kerül, ennek jele zárja le a leolvasztást, és ez tartja leállítva a ventilátort, amíg az elpárologtató túl meleg. A mérési tartomány −40 és +110 °C közötti.
A leolvasztás elektromos fűtéssel vagy forrógázzal is mehet, ezt a td paraméter dönti el. Külön állítható a leolvasztások közti idő (id), a leghosszabb időtartam (Md), a befejezési hőfok (dE) és a csepegtetési idő (dt); a DEF gomb két másodpercnél hosszabb nyomására kézi leolvasztás indul. A ventilátor négyféle üzemmódja közül az FC paraméter választ.
Beépítéshez 29 x 71 mm-es panelkivágás kell, a műszer 60 mm mély, előlapja IP65 védettségű, a vezetékek 2,5 mm²-es csavaros sorkapocsba kerülnek. A potenciálmentes digitális bemenet ajtókapcsolóként, külső riasztásként vagy leolvasztásindításra is beállítható. Mivel a család 230 V-os és 110 V-os tápellátással, valamint háromféle relékiosztással készül, a régi műszer oldalcímkéjén is az XR06CX-5N0C1 kódnak kell állnia.
Hibát kóddal jelez a kétjegyű, piros LED-es kijelző: P1 a hűtött tér szondájának, P2 az elpárologtató szondájának hibája, HA és LA a felső és az alsó hőmérséklet-riasztás, EA és CA külső riasztás, dA a nyitva maradt ajtó. P2 esetén a leolvasztás időre ér véget, így a gép a szonda cseréjéig is tovább dolgozhat.
| Alkatrész | digitális hűtésvezérlő |
| Típusjel | Dixell XR06CX-5N0C1 |
| Alkalmazás | közepes és alacsony hőmérsékletű, ventilátoros hűtőegység |
| Kimenetek | kompresszor, leolvasztás, ventilátor (3 relé) |
| Leolvasztás | elektromos vagy forrógázas (td paraméter) |
| Szondák | 2 × NTC, −40 … +110 °C |
| Kijelző | 2 számjegyes, piros LED, 14,2 mm |
| Előlap / mélység | 32 x 74 mm / 60 mm |
| Panelkivágás | 29 x 71 mm |
| Védettség | IP20, előlap IP65 |
| Csatlakozás | csavaros sorkapocs, 2,5 mm² |
| Digitális bemenet | potenciálmentes, programozható |
Három. A kompresszorrelé terhelhetősége változattól függően 20(8) A, 16(6) A vagy 8(3) A 250 V-on, a leolvasztásé váltóérintkezős (SPDT) 8(3) A, a ventilátoré 8(3) A vagy 5(2) A. A konkrét kiosztást a műszer címkéje mutatja.
Az elpárologtatóra kerül: ennek hőfoka fejezi be a leolvasztást, és ez tartja leállítva a ventilátort, amíg az elpárologtató meleg. Ha ez a szonda meghibásodik, a kijelzőn P2 jelenik meg, és a leolvasztás időre ér véget.
Ha a panelen 29 x 71 mm-es kivágás van, igen: az XR06CX előlapja 32 x 74 mm, mélysége 60 mm. A bekötés előtt a tápfeszültséget is egyeztesd, mert a család 230 V-os és 110 V-os változatban is készül.
