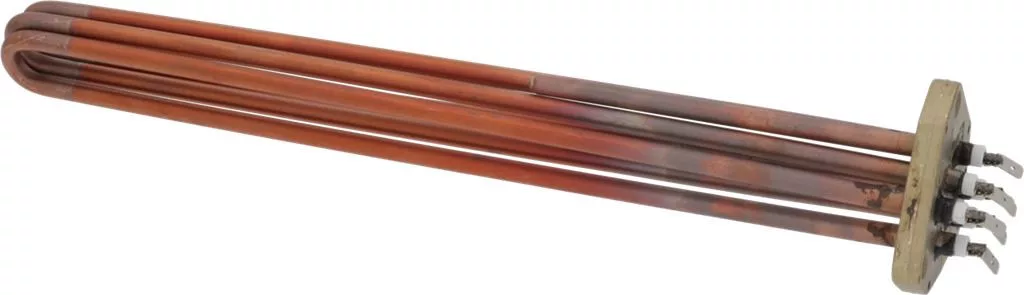

Kazánfűtőszálnál a geometria a legfontosabb. Ennél a darabnál 380 mm a vízbe merülő rész hossza, a rögzítőperem 75x75 mm-es, a peremfuratok között pedig 58 mm a távolság. Ha ezek közül bármelyik eltér a gépben lévőtől, a szál vagy nem fér be a kazánba, vagy a csavarképre nem ül fel.
A kétcsoportos gépek kazánjában ez a szál tartja a gőz- és a forróvíz-hőmérsékletet a sorozatban készülő kávék mellett is. A teljesítménye 3750 W 220 V-on, illetve 4500 W 240 V-on, a csatlakozóoldalon pedig hat pólus található – ez teszi lehetővé, hogy a gép a két teljesítményfokozat között bekötéssel válasszon.
A szálra egy hüvely is fel van szerelve: ebbe ül a kazán hőmérséklet-érzékelője, így az érzékelő nem érintkezik közvetlenül a vízzel. Szereléskor érdemes a peremtömítést is kicserélni, mert a 75x75 mm-es perem csak ép tömítéssel zár, a régi darab pedig a hő hatására tartósan belapul.
A típusfülön 27 Cimbali gép szerepel az M20-astól az M39-ig, köztük az M28, M30, M31, M32, M34 és M100 változatai. Figyelni kell viszont a kompakt kazános kivitelekre: ezekbe rövidebb, 305 mm körüli fűtőszál kerül, ezért rendelés előtt a régi darab merülőhosszát mindenképpen mérd meg.
| Alkatrész | Kazánfűtőelem |
| Készülékfajta | Karos kávégép, kétcsoportos |
| Gyártó | Cimbali |
| Teljesítmény | 3750 W (220 V) / 4500 W (240 V) |
| Feszültség | 220 / 240 V |
| Merülőhossz | 380 mm |
| Perem mérete | 75 x 75 mm |
| Furattávolság | 58 mm |
| Pólusok száma | 6 |
| Kivitel | érzékelőhüvellyel |
| Gyári hivatkozás | 537012100 |
| Típusok száma a fülön | 27 |
Szereld ki a régi fűtőelemet, és a perem belső síkjától mérd meg a vízbe merülő rész hosszát. A kétcsoportos, normál kazánokhoz 380 mm tartozik, a kompakt kazános kivitelekbe ennél jóval rövidebb, 305 mm körüli szál megy.
A szál 220 V-on 3750 W-ot, 240 V-on 4500 W-ot ad le. A hat pólus teszi lehetővé, hogy a gép bekötése ezek közül válasszon, ezért a bekötési rajzot csere előtt érdemes lefényképezni.
Nem, a tömítés külön rendelendő. A 75x75 mm-es perem csak ép tömítéssel zár, ezért a fűtőelem cseréjekor érdemes egyszerre beszerezni.
