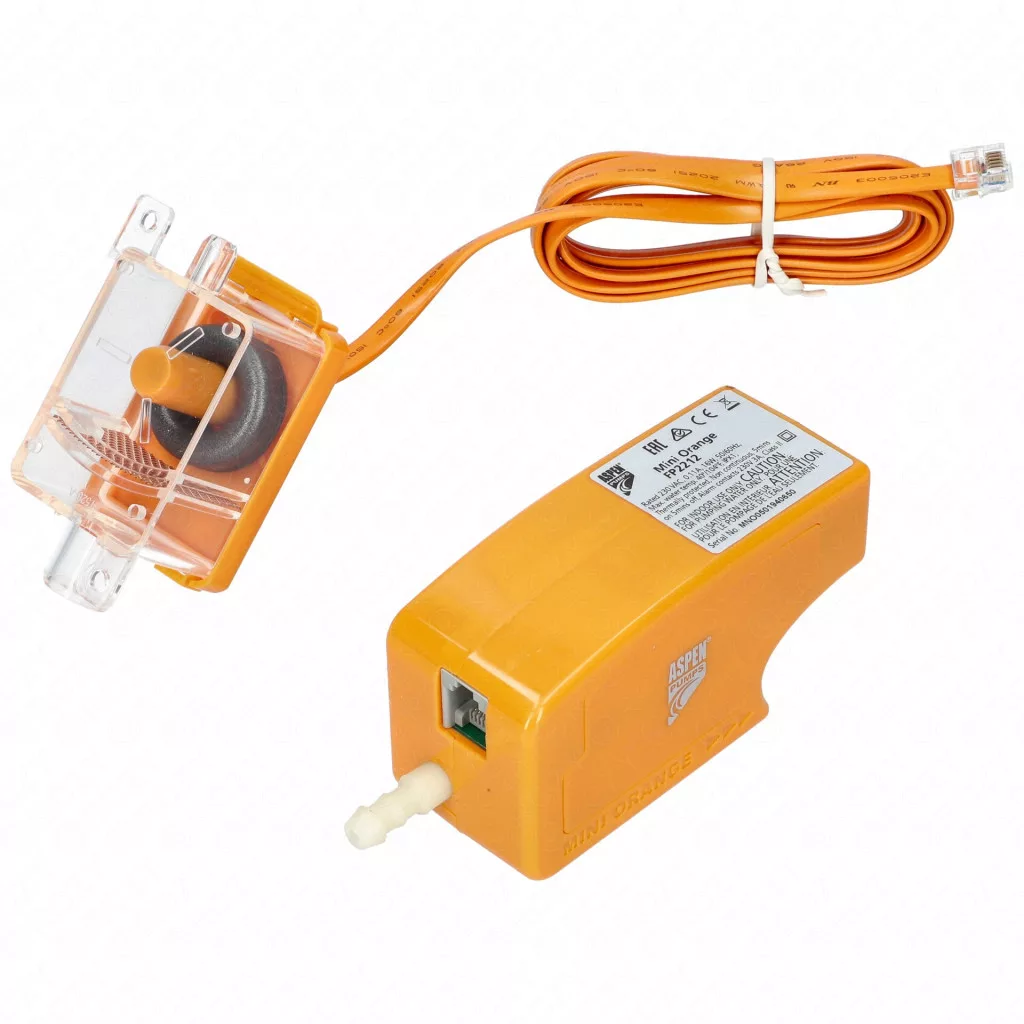

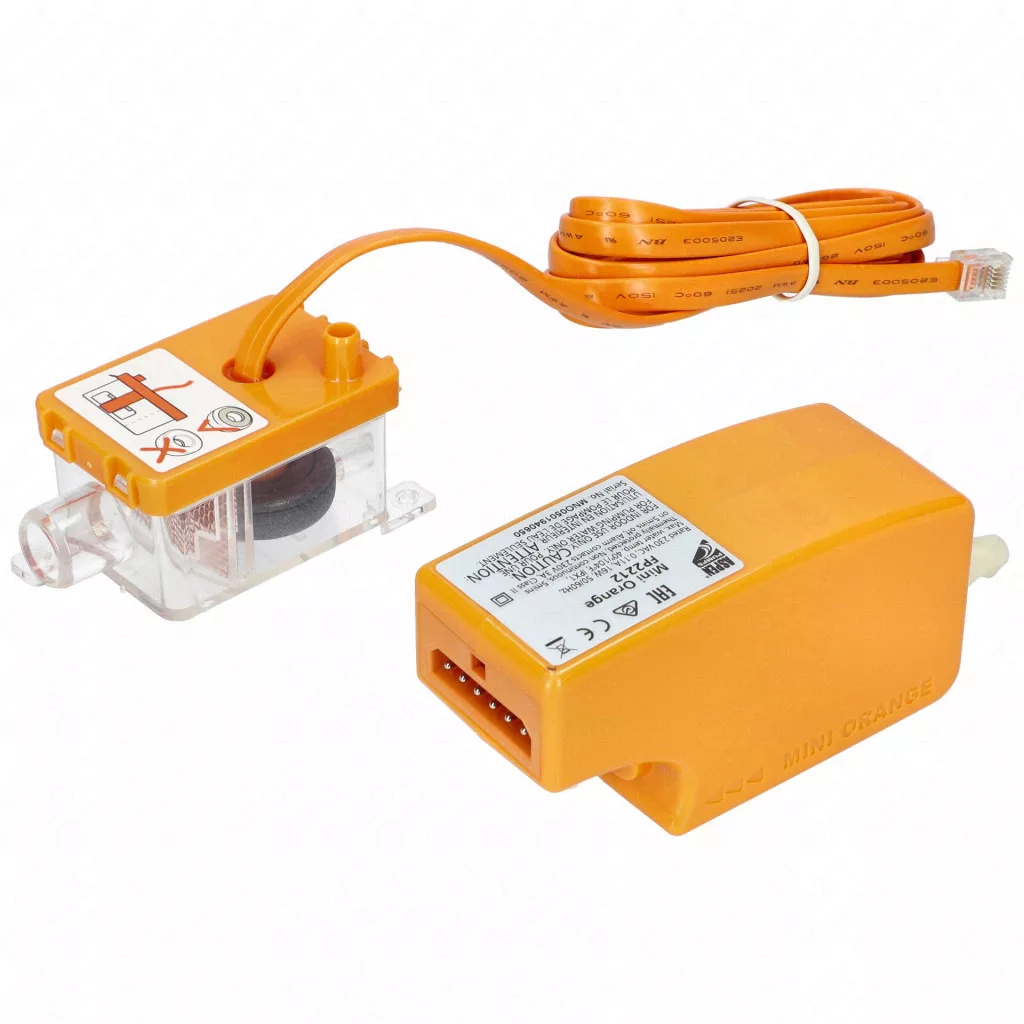

A Mini Orange tartályos kivitelű kondenzvíz-szivattyú: az úszós érzékelő a tartályban ül, a szivattyúegység pedig külön, akár a beltéri egység mögé, kábelcsatornába vagy álmennyezet fölé kerülhet. A gyári adatlap 1 méterről 21 dB(A) zajszintet ad meg, ezért lakótérben, hálószobai split mellett is elhelyezhető.
Szállítási teljesítménye 0 méteres emelésnél 12 l/h, a javasolt legnagyobb emelőmagasság 10 m, a szívóoldali magasság 2 m. Önfelszívó, tehát a tartálynak nem kell a szivattyú szintje fölött lennie – éppen ez teszi lehetővé az álmennyezet fölé vagy a gépegység mögé rejtett szerelést.
Áramellátása 230 V AC, 50–60 Hz, felvett teljesítménye 16 W, áramfelvétele 0,11 A. Beépített hőkioldóval és 3,0 A-es, alaphelyzetben zárt biztonsági kapcsolóval készül, teljesen kiöntött, II. érintésvédelmi osztályú kivitelben, IP21 védettséggel; a megengedett legnagyobb vízhőmérséklet 40 °C, az üzemmód szakaszos.

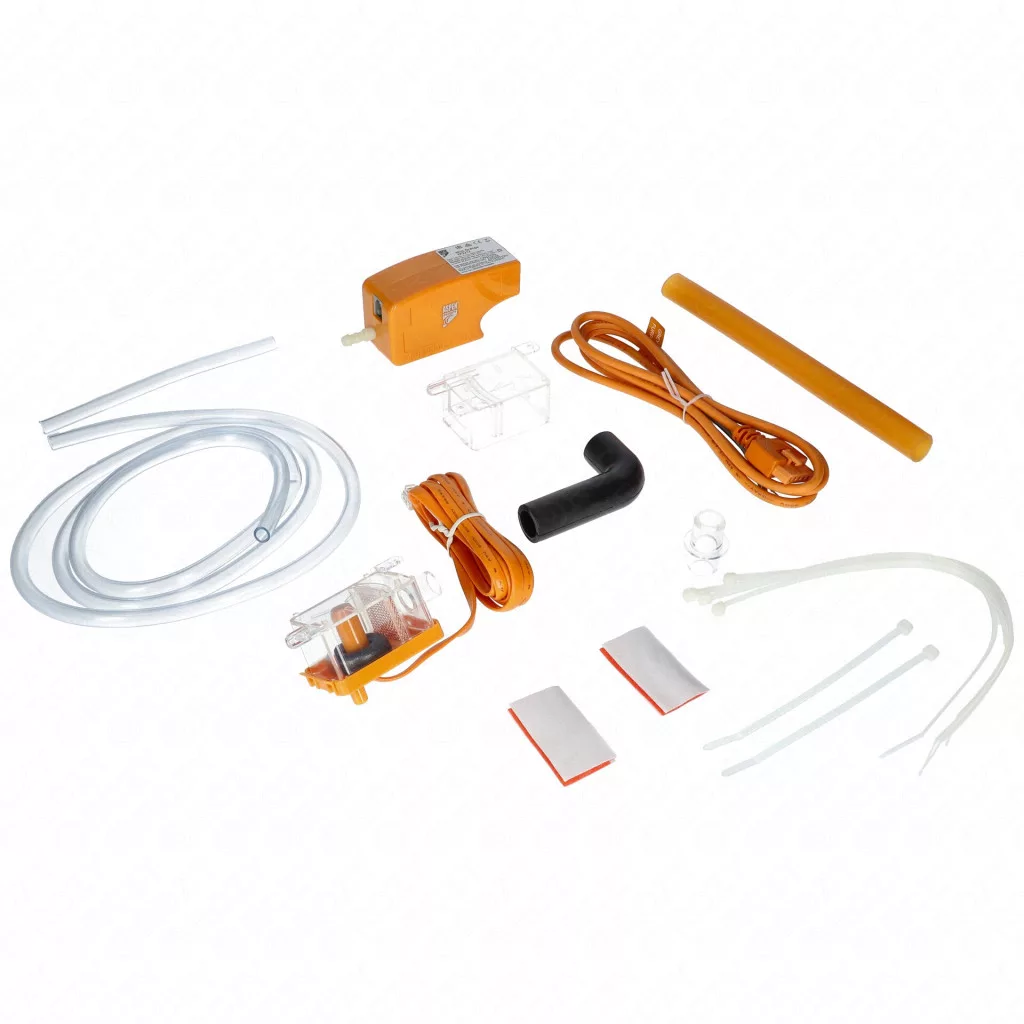

A doboz a 116 × 80 × 51 mm-es szivattyúegységen kívül tartalmazza az 1,5 m-es dugaszolható tápkábelt, a tartályt és az érzékelős fedelet 1,5 m-es kábellel, a merülő tartályt, a visszaszívás-gátlót, az úszót és a szűrőt, az 1,5 m-es szívótömlőt, a 220 mm-es narancssárga bevezető tömlőt, a 150 mm-es szellőzőtömlőt, a lefolyócsatlakozó- és rögzítőkészletet, valamint a szerelési útmutatót. Tűz- és balesetvédelmi okokból megelőző jelleggel javasoljuk a szivattyú külön lengőbiztosítékkal történő ellátását.
| Típus | Aspen Mini Orange |
| Gyártói cikkszám | FP2212 |
| Áramellátás | 230 V AC, 50–60 Hz, 0,11 A |
| Felvett teljesítmény | 16 W |
| Maximális szállítás | 12 l/h (0 m emelésnél) |
| Javasolt max. emelőmagasság | 10 m |
| Maximális szívómagasság | 2 m |
| Zajszint | 21 dB(A) 1 m távolságból |
| Biztonsági kapcsoló | 3,0 A, alaphelyzetben zárt |
| Védettség | IP21, teljesen kiöntött, hőkioldóval |
| Érintésvédelmi osztály | II. |
| Max. vízhőmérséklet | 40 °C |
A tartály és az érzékelős fedél 1,5 m-es kábellel, a merülő tartály, a visszaszívás-gátló, az úszó és a szűrő, 1,5 m-es szívótömlő 6 mm belső átmérővel, 220 mm-es narancssárga bevezető tömlő 14 mm belső átmérővel, 150 mm-es vinil szellőzőtömlő, lefolyócsatlakozó- és rögzítőkészlet, 1,5 m-es dugaszolható tápkábel, valamint a szerelési útmutató.
A javasolt maximum 10 m emelés, a szívóoldalon 2 m. A 12 l/h-s szállítás 0 m emelésnél érvényes, magasabbra emelve a szállított mennyiség csökken, ezért a tartály és a bekötési pont közötti tényleges szintkülönbséget érdemes megmérni a rendelés előtt.
A nyomóoldal 6 mm belső átmérőjű, ugyanilyen a mellékelt 1,5 m-es szívótömlő is. A tartályba a 220 mm hosszú, 14 mm belső átmérőjű narancssárga tömlő megy, a szellőzés pedig 150 mm-es, 6 mm-es vinil tömlőn keresztül történik – hosszabb szakaszhoz ezekhez a méretekhez kell tömlőt beszerezni.
