A mágneskapcsoló a gép teljesítményköreit zárja és nyitja: a tekercs feszültséget kap, és a főérintkezők rákapcsolják a motort vagy a fűtőelemet a hálózatra. Ez az AF09-es kivitel három főpólusú, és AC-3 terhelésnél 400 V-on 4 kW-ig, AC-1 áramköröknél 25 A-ig használható.
A tekercs széles sávot fogad: 100 és 250 V között üzemel 50/60 Hz-en és egyenáramon is, ezért ugyanaz a típus több vezérlőfeszültséghez illeszkedik. Túlfeszültség-védelem gyárilag be van építve, így a tekercs kapcsain keletkező feszültségcsúcs nem kerül rá a vezérlésre.
Egy záró segédérintkező eleve a kapcsolón van, a csatlakozás csavaros kapcsokkal történik, a felépítés pedig blokk kivitelű. Ha a vezérléshez több visszajelzés kell, az ABB AF sorozat ráépülő segédérintkező-blokkokkal és további tartozékokkal bővíthető.

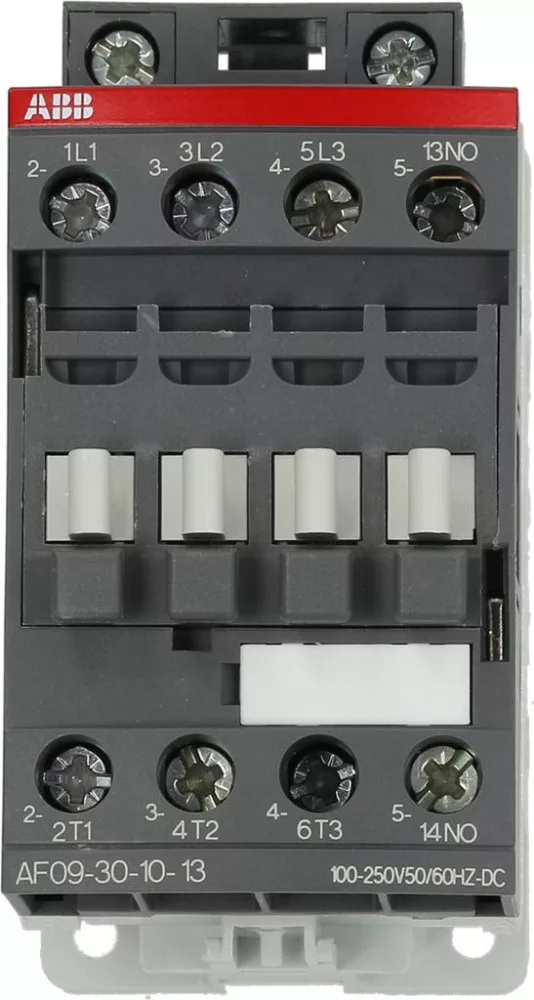

A kapcsolót két jelzés azonosítja: az AF09-30-10-13 típuskód és az 1SBL137001R1310 gyári rendelési szám. A szigetelési feszültség IEC szerint 690 V. Hogy melyik gépbe való, azt az „Az alábbi típusokhoz” fülön nézd meg – a felsorolás Zanussi, Palux és Dito Electrolux gépeket tartalmaz.
| Alkatrész fajtája | Mágneskapcsoló (kontaktor) |
| Gyári típusjel | ABB AF09-30-10-13 |
| Gyári rendelési szám | 1SBL137001R1310 |
| Főpólusok száma | 3 |
| Segédérintkező | 1 db beépítve |
| Motorterhelés (AC-3, 400 V) | 4 kW-ig |
| Áramköri terhelés (AC-1) | 25 A-ig |
| Szigetelési feszültség | 690 V (IEC) |
| Tekercsfeszültség | 100-250 V, 50/60 Hz és DC |
| Csatlakozás | Csavaros kapocs |
| Készülékfajta | Nagykonyhai gép |
Hárompólusú AF09-es kontaktort egy beépített segédérintkezővel és csavaros kapcsokkal; AC-3 terhelésnél 400 V-on 4 kW-ig, AC-1-nél 25 A-ig, 100-250 V-os tekerccsel.
Igen. A tekercs 100 és 250 V között üzemel 50/60 Hz-en és egyenáramon is, ezért 230 V-os vezérléshez nem kell másik tekercsváltozat.
Igen, az ABB AF sorozat ráépülő segédérintkező-blokkokkal és további tartozékokkal egészíthető ki; alapból egy segédérintkező van rajta.
