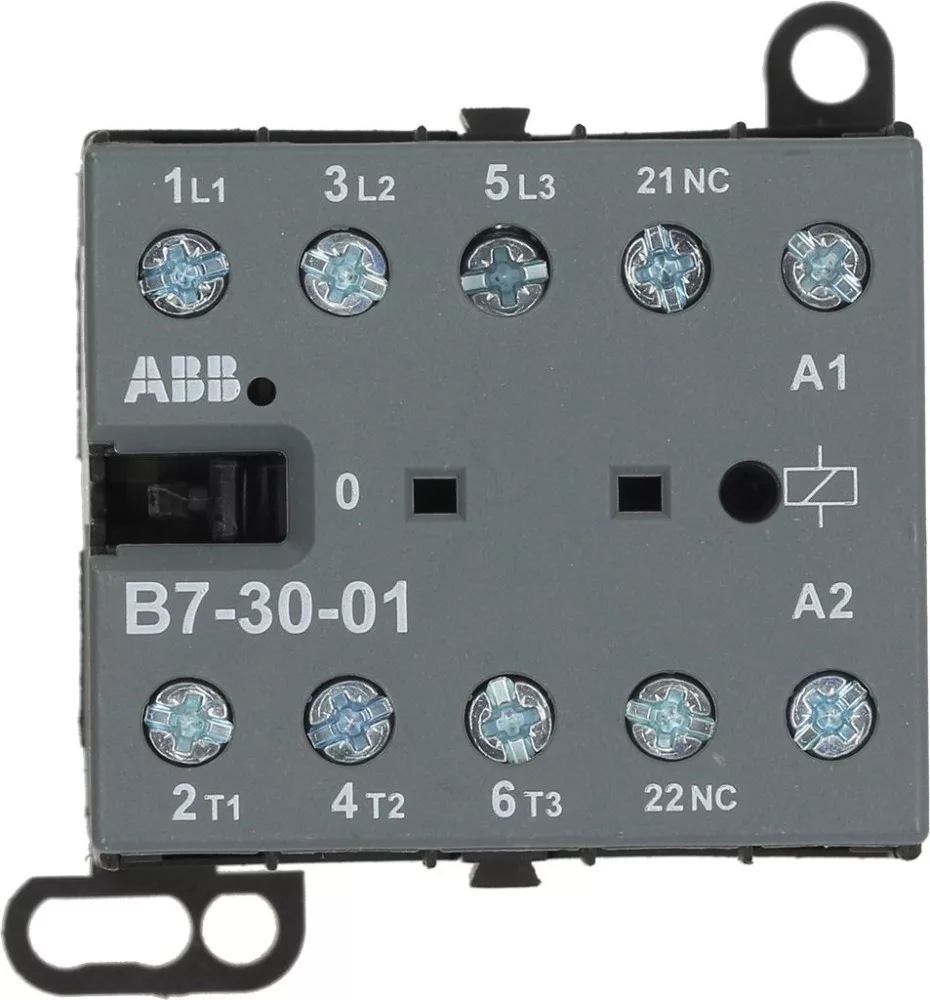

A mosogatógépben a szivattyú- és a fűtésköröket mágneskapcsoló kapcsolja. A tekercs 230 V-ot kap a vezérlésről, és behúzáskor a három záró főérintkező zárja a háromfázisú motorkört. Ha a tekercs megszakad vagy az érintkezők beégnek, a gép a programban megáll.
Terhelhetőség: AC-3 besorolás szerint 400 V-on 12 A, ami 5,5 kW-os motort jelent, ohmos terhelésnél pedig 20 A – ez utóbbi a fűtőelem kapcsolásánál számít. A kapcsoló B6-30-01 és B7-30-01 jelzéssel egyaránt megtalálható, a kettő ugyanezt a kiépítést takarja.
A főérintkezők mellett egy nyitó segédérintkező is van a házon, ezt jellemzően a reteszelésbe vagy a jelzőkörbe kötik. A bekötés csavaros kapcsokkal történik, így a meglévő vezetékvégek átvehetők.
Winterhalter mosogató-, pohármosó- és szalagos gépekben, valamint EKU készülékekben fordul elő. A tekercsfeszültséget mindig a kiszerelt darab oldalán lévő jelzéssel vesd össze: ugyanez a kapcsoló más tekercsfeszültséggel is létezik, és a 24 V-os darab a 230 V-os helyére nem húz be.
| Alkatrész | Mágneskapcsoló (kontaktor) |
| Készülékfajta | Ipari mosogatógép, pohármosó |
| Típusjel | B7-30-01 / B6-30-01 |
| Főérintkezők | 3 záró (NO) |
| Segédérintkező | 1 nyitó (NC) |
| Motorteljesítmény AC-3 / 400 V | 12 A / 5,5 kW |
| Terhelhetőség ohmos terhelésnél | 20 A |
| Tekercsfeszültség | 230 V AC, 50/60 Hz |
| Csatlakozás | csavaros kapocs |
| Gyártmány | ABB |
| Gépmárkák | Winterhalter, EKU |
