Az ipari mosogatógépben a mágneskapcsoló a nagy fogyasztók ki- és bekapcsolója: a vezérlés kisáramú jele behúzza a tekercset, a főérintkezők pedig a teljes terhelést viszik. Ha a kapcsoló berág vagy a tekercs leég, a gép vagy nem indul, vagy a kikapcsolás marad el.

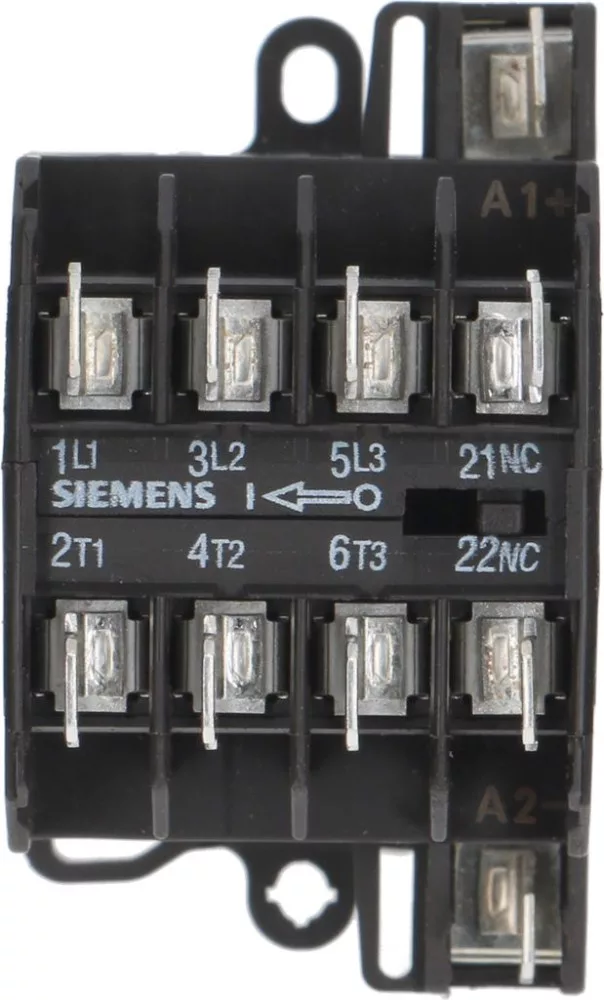

A Siemens 3TG1001-1AL2 a SIRIUS 3TG10-es miniatűr sorozat tagja. Terhelhetősége AC-3 kategóriában 400 V-nál 4 kW, azaz 8,4 A; ellenállásos AC-1 terhelésen a névleges érték 16 A. Három záró főérintkezője és egy nyitó segédérintkezője van.
A tekercs 230 V-os váltóáramú, 50 és 60 Hz-en egyaránt üzemel, a megadott működési sáv 45–450 Hz. A csatlakozás 6,3 mm-es laposérintkezős kialakítású, a kapcsoló pedig modulos kivitelben, szabványos szerelősínre pattintható.
A kompatibilitási fül kilencvenkilenc gépmodellt ad meg: IME OMNIWASH mosogatógépeket és kupolatípusokat, valamint AFI, EUROSYSTEM, NOSEM, SAB ITALIA, SOTAL és UNIC pohármosókat. Köztük van a J50-es és a MASTER 50-es család, a 4Q82, az N500 és az OMBG400 is.
| Alkatrész | Miniatűr mágneskapcsoló |
| Gyártói cikkszám | 3TG1001-1AL2 |
| Sorozat | Siemens SIRIUS 3TG10 |
| Terhelhetőség AC-3, 400 V | 4 kW / 8,4 A |
| Terhelhetőség AC-1 | 16 A |
| Érintkező-kiosztás | 3 záró + 1 nyitó |
| Tekercsfeszültség | 230 V AC, 45–450 Hz |
| Csatlakozás | Laposérintkező, 6,3 mm |
| Szerelés | Szabványos szerelősínre pattintható |
| Kompatibilis típusok | 99 gépmodell (IME OMNIWASH, AFI, EUROSYSTEM, NOSEM, SAB ITALIA, SOTAL, UNIC) |
A kapcsoló oldalán olvasható a teljes típusjel. Ha ott 3TG1001-1AL2 áll, ez a darab a párja; eltérő végjelzésnél a tekercsfeszültség vagy az érintkező-kiosztás más.
Két terhelési kategóriára. Motoros, AC-3 terhelésen 400 V-nál 4 kW, azaz 8,4 A a névleges érték, ellenállásos AC-1 terhelésen pedig 16 A-ig terhelhető.
Három záró főérintkező viszi a terhelést, ezek kapcsolják a fogyasztót. Az egy nyitó segédérintkező a vezérlés visszajelzésére vagy reteszelésre használható.
