A jégkása- és granitagépekben a mágnesszelep nyitja vagy zárja a folyadék útját a vezérlés jelére. A CEME 5934 sorozat 2/2 utas, alaphelyzetben zárt (NC) kivitel: áram nélkül zárva marad, és csak akkor enged át, amikor a tekercs feszültséget kap.
A sorozat közvetlen működtetésű, tehát nem kell nyomáskülönbség a nyitáshoz, a dugattyút maga a mágneses mező emeli meg. A névleges furat 1,50 milliméter, az átfolyás 0,075 köbméter óránként, a tömítés PTFE, a be- és kimenet pedig ø 5 milliméteres csővég.
Váltakozó áramú tekerccsel a gyártó 28 bar, egyenáramúval 15 bar maximális üzemi nyomást ad meg. A szelep víz, levegő, semleges és éghető gázok, gőz, könnyű olaj és hűtőközeg vezérlésére alkalmas; a sorozat elsődleges területe a hűtéstechnika, ezért gyakori a hűtött italgépekben.

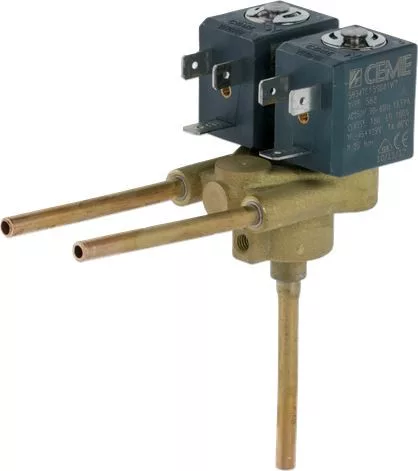

Csere előtt három adatot nézz meg a régi darabon: a tekercs feszültségét, a csővég átmérőjét és a névleges furatot. Ez a tétel dupla kivitelű, vagyis két szelepágat visz egyetlen egységben, ezért a felfogatást és a csövek kiosztását is vesd össze a régivel.
| Alkatrész | Mágnesszelep |
| Készülékfajta | Jégkása-, granita- és italhűtő gép |
| Sorozat | CEME 5934 |
| Típus | 2/2 utas, alaphelyzetben zárt (NC) |
| Működtetés | Közvetlen (direct acting) |
| Névleges furat | 1,50 mm |
| Átfolyás | 0,075 m³/h |
| Csatlakozás | ø 5 mm-es csővég |
| Tömítés anyaga | PTFE |
| Áramellátás | 230 V, 50/60 Hz |
| Max. üzemi nyomás | 28 bar váltóáramú, 15 bar egyenáramú tekerccsel |
| Kivitel | Dupla |
ø 5 milliméteres csővéghez: a CEME 5934 sorozat be- és kimenete egyaránt 5 mm-es csőcsatlakozás. Vastagabb csőhöz más sorozat kell.
Zárt. Áram nélkül nem enged át folyadékot, és csak akkor nyit, amikor a tekercs feszültséget kap.
Ez adja az átfolyást, óránként 0,075 köbmétert. Nagyobb furatú szelep gyorsabban tölt, de felborítja a gép adagolását, ezért a furatméretnek egyeznie kell a régivel.
