A jégkockagépben a párologtató termosztát figyeli, mennyire hűlt le a párologtató. Amikor eléri a beállított hőmérsékletet, véget ér a fagyasztás, és indul a leválasztási szakasz, amely leejti a kész kockákat. Ettől függ a kockák mérete: ha a termosztát rosszul kapcsol, a kockák üregesek maradnak, vagy egyetlen jégtáblává nőnek össze.

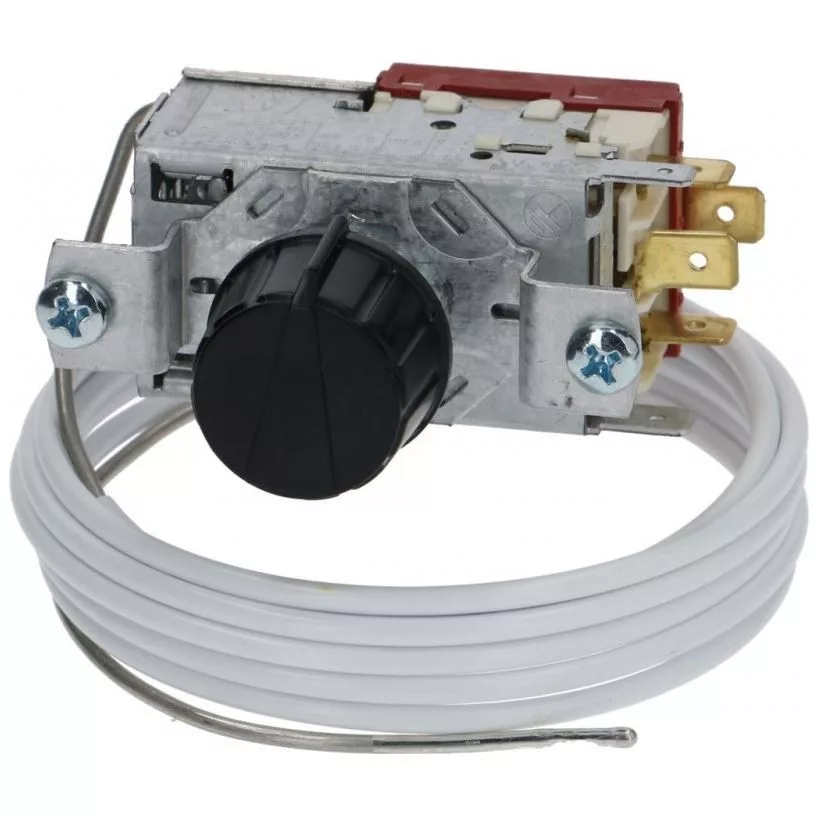

A Ranco K61-L1504 szabályozási tartománya −22 °C (hideg állás) és −11,5 °C (meleg állás) közé esik. A D-profilú, ø 6x4,6 mm-es tengely elforgatásával állítod be a kapcsolási pontot: hidegebb állásban tovább tart a fagyasztás, és teltebb kocka lesz, melegebb állásban kisebb. Csere után a régi tengelyállásból indulj, és egy-két ciklus után finomíts.
A kapilláris 1800 mm hosszú; a végét ugyanott rögzítsd a párologtatón vagy annak csövén, ahol a régi érzékelő volt, különben a termosztát más hőmérsékletet mér. A négy érintkező 6 A / 250 V terhelést visel – a vezetékeket egyenként, megjelölve tedd át a régi darabról.
A típusfülön 22 jégkészítő szerepel: Scotsman AC046, AC086, EC046, EC086, DXG35, ICE ONE, ICE TWO és ICE THREE, Simag SDE18, SDE24 és SDN20, valamint Barline gépek. Ha a géped típusjele nem szerepel a listán, a régi termosztát házán lévő Ranco típusjelet keresd: K61-L1504.
| Alkatrész | Párologtató termosztát |
| Típusjel | Ranco K61-L1504 |
| Szabályozási tartomány | −22 °C (hideg állás) … −11,5 °C (meleg állás) |
| Kapilláris hossza | 1800 mm |
| Érintkezők | 4 db, 6 A / 250 V |
| Tengely | D-profil, ø 6 x 4,6 mm |
| Készülékfajta | jégkockagép |
| Gépcsaládok a típusfülön | Scotsman, Simag, Barline |
A típusfül szerint Scotsman AC046, AC086, EC046, EC086, DXG35, ICE ONE, ICE TWO és ICE THREE, Simag SDE18, SDE24 és SDN20, valamint több Barline jégkészítő gépbe. Más géphez akkor jó, ha abban is Ranco K61-L1504 párologtató termosztát dolgozik.
A régi termosztát házán lévő címkén keresd a K61-L1504 (kötőjel nélkül írva K61L1504) típusjelet. Ha ott más Ranco szám áll, a kapcsolási pontok eltérhetnek, ilyenkor ne ezt rendeld.
Nem. A tartálytermosztát a tárolóban felgyűlt jeget érzékeli, és fagypont fölött kapcsol, ez a darab viszont a párologtatót méri −22 és −11,5 °C között. A két alkatrész nem helyettesíti egymást, akkor sem, ha hasonló a kapillárisuk.
