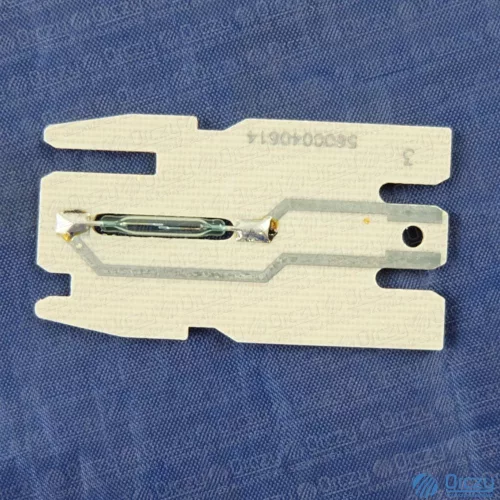

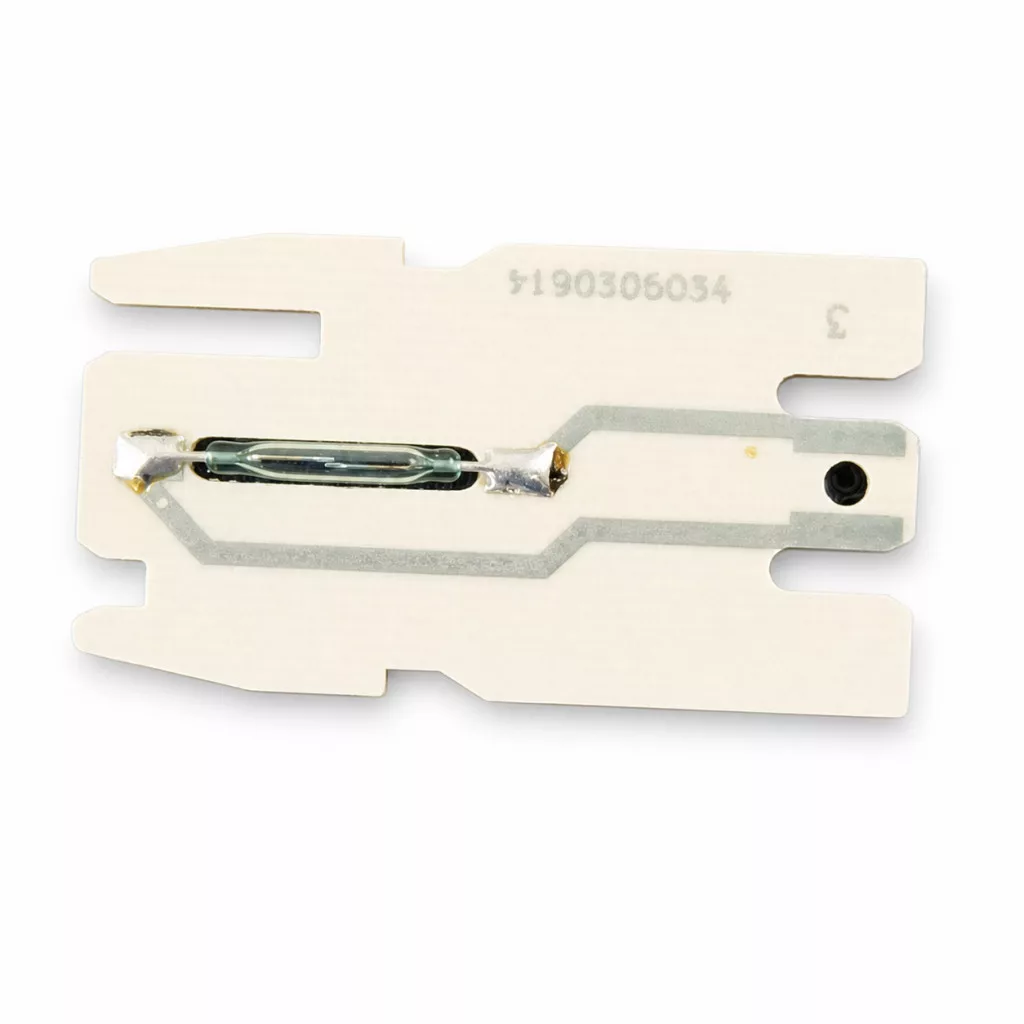

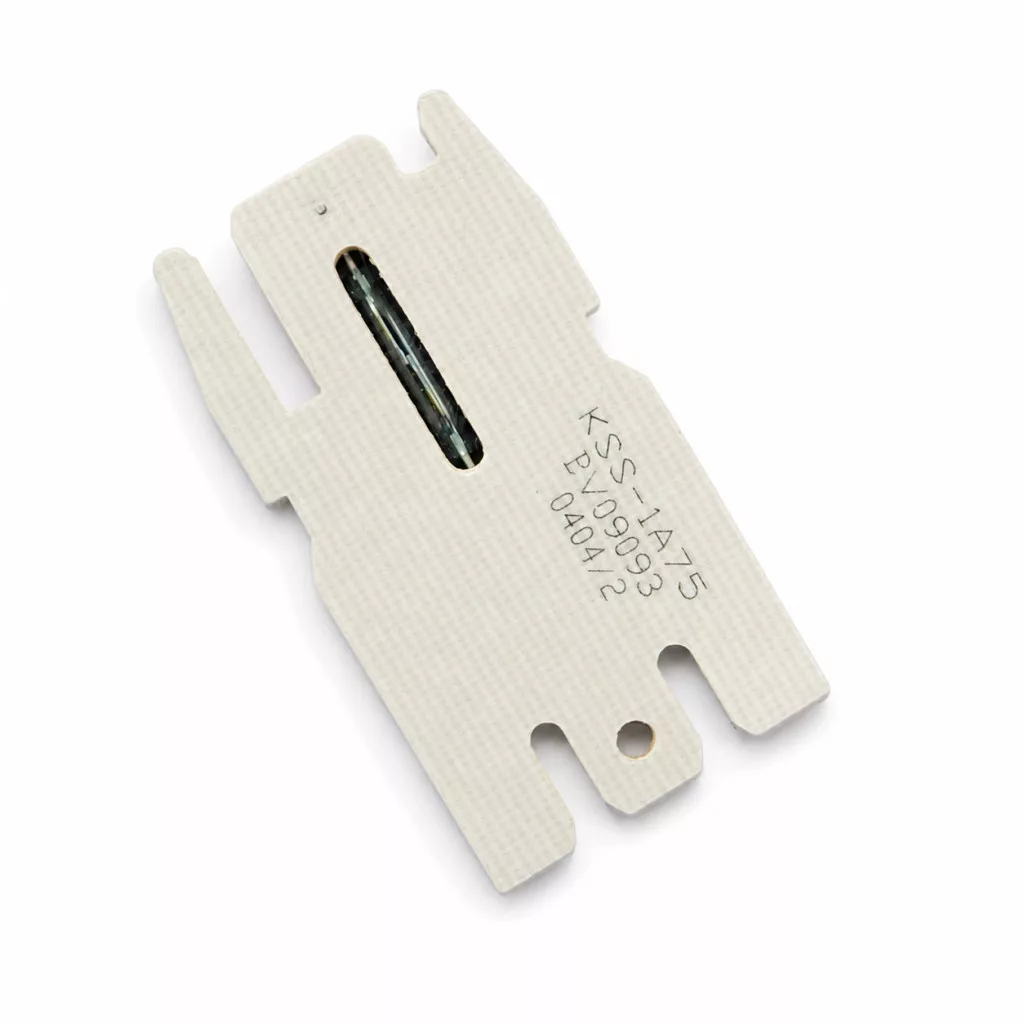

A reed relé egy üvegcsőbe zárt, mágnessel működtetett kapcsoló. A mosogatógépben a vízszint érzékelésében dolgozik: amikor a hozzá tartozó mágnes a víz szintjével együtt a közelébe ér, a kontaktus zár, és a vezérlés tudja, hogy elég víz van a gépben.
A gyártó „Kontakt Reed für Niveau” néven, vagyis szintérzékelő reed-kontaktusként tartja nyilván, 00188105 számon, darabonként. A relé tehát nem a motor vagy a fűtés kapcsolására való, hanem jeladó: a vezérlés ennek alapján állítja le a vízbevezetést.
Ha a kontaktus nem zár, a gép nem kap jelet a megfelelő vízszintről: tovább tölt, hibakódot ad, vagy nem kezd bele a mosásba. Beragadt, folyamatosan zárt kontaktusnál fordított a helyzet – a vezérlés elégnek érzi a vizet, pedig a gép alja még szinte üres.
A csere előtt jegyezd fel a régi relé beépítési helyzetét és a vezetékek sorrendjét, mert a mágnes és a kontaktus egymáshoz viszonyított helyzete határozza meg a kapcsolási pontot. A mosogatógép E-Nr. típusszámát az ajtó belső peremén lévő adattáblán találod.
| Alkatrész | Reed relé (szintérzékelő kontaktus) |
| Készülékfajta | Mosogatógép |
| Működési elv | Mágneses reed-kontaktus |
| Funkció | Vízszint érzékelése |
| Gyártói cikkszám | 00188105 |
| Darabszám | 1 db |
