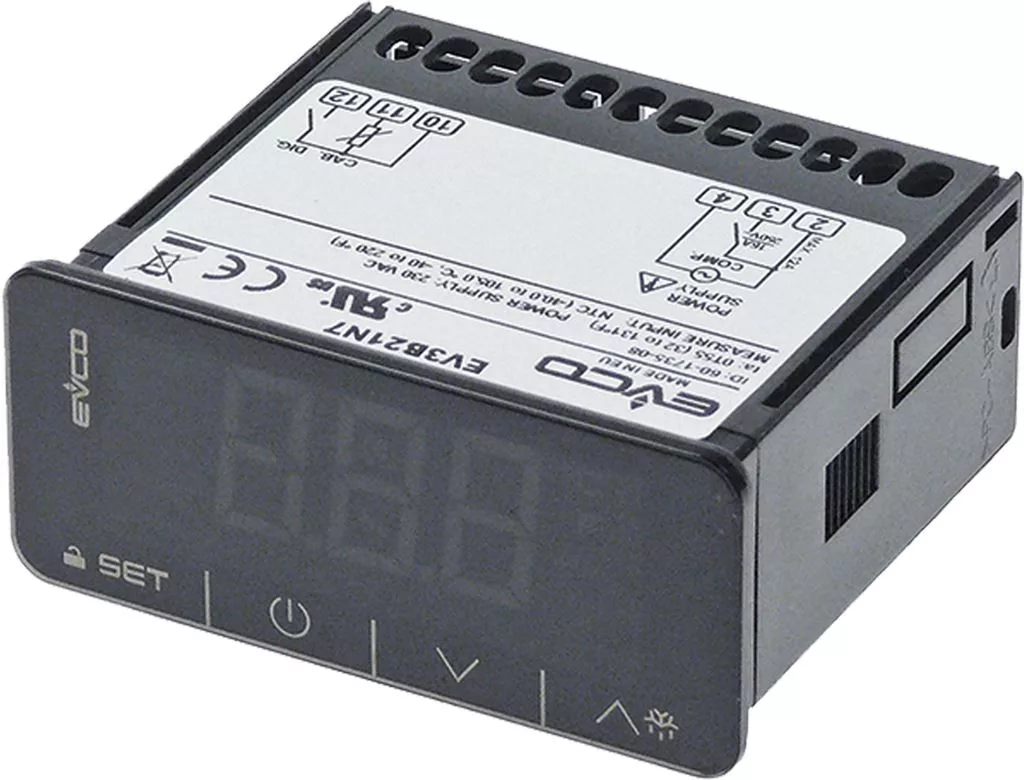

Az EV3B21 sorozat az EVCO alapszintű hűtésszabályozója: normál hőmérsékletű italhűtőkhöz, hűtőszekrényekhez, hűtött munkaasztalokhoz és pizzapultokhoz készült. A szonda jelét méri, a kijelzőn mutatja a hőfokot, és a beállított értéknél kapcsolja a relét.
A tápfeszültség 230 V AC, 50–60 Hz, a felvett teljesítmény 2 VA. A kimenet egyetlen SPST elektromechanikus relé, amely 250 V-on 16 A ellenállásos terhelésre van méretezve; a megengedett tartós terhelőáram 10 A, efölé kontaktorral érdemes menni.
Az érzékelő típusa a P0 paraméterrel választható: PTC esetén KTY 81-121 szonda való hozzá (25 °C-on 990 Ω), NTC esetén ß3435 jellegű, 25 °C-on 10 kΩ-os. A mérési tartomány PTC-vel –50 és 150 °C, NTC-vel –40 és 105 °C között van, 0,1 °C felbontással. A második bemenet digitális bemenetként vagy párologtató-, illetve kondenzátorszondaként használható.
A beépítéshez 71 x 29 mm-es panelkivágás kell, a lemezvastagság 0,8 és 2,0 mm között lehet; a készüléket rugós fülek tartják. A test fix sorkapoccsal 75 x 33 x 59 mm, leszedhető sorkapoccsal 81,5 mm mélyre nő. Az előlap IP65 védettségű, a kijelző 3 számjegyes, funkcióikonokkal.
Hidegről melegbe hozott készüléknél a gyártó körülbelül egy óra várakozást ír elő a feszültség alá helyezés előtt, hogy a lecsapódó pára ne tegyen kárt az elektronikában. A sorkapcsokba 2,5 mm²-ig köthető vezeték, a szondakábel 10 méterig vezethető, a teljesítménykábelektől elkülönítve.
| Alkatrész | Digitális hűtésszabályozó |
| Típus | EVCO EV3B21N7 |
| Panelkivágás | 71 x 29 mm |
| Beépítési méret | 75 x 33 x 59 mm (fix sorkapoccsal) |
| Tápfeszültség | 230 V AC, 50–60 Hz, 2 VA |
| Relékimenet | 1 db SPST, 16 A ellenállásos / 250 V |
| Érzékelő | PTC (KTY 81-121) vagy NTC (10 kΩ), P0 paraméterrel |
| Mérési tartomány | PTC –50…150 °C, NTC –40…105 °C |
| Előlapi védettség | IP65 |
| Alkalmazás | Normál hőmérsékletű hűtőpultok, hűtőszekrények, pizzapultok |
PTC és NTC szondával is dolgozik: PTC-nél KTY 81-121 jellegű, 25 °C-on 990 Ω-os, NTC-nél ß3435 jellegű, 25 °C-on 10 kΩ-os szonda való hozzá. Hogy melyiket használja, a P0 paraméter dönti el.
71 x 29 mm-es ablak, 0,8 és 2,0 mm közötti lemezvastagsággal; a készüléket rugós fülek tartják meg. A test fix sorkapoccsal 75 x 33 x 59 mm, leszedhető sorkapoccsal 81,5 mm mély.
Az egyetlen SPST relé 250 V-on 16 A ellenállásos terhelésre méretezett, a megengedett tartós terhelőáram 10 A. Nagyobb kompresszornál a relé kontaktort hajt meg.
