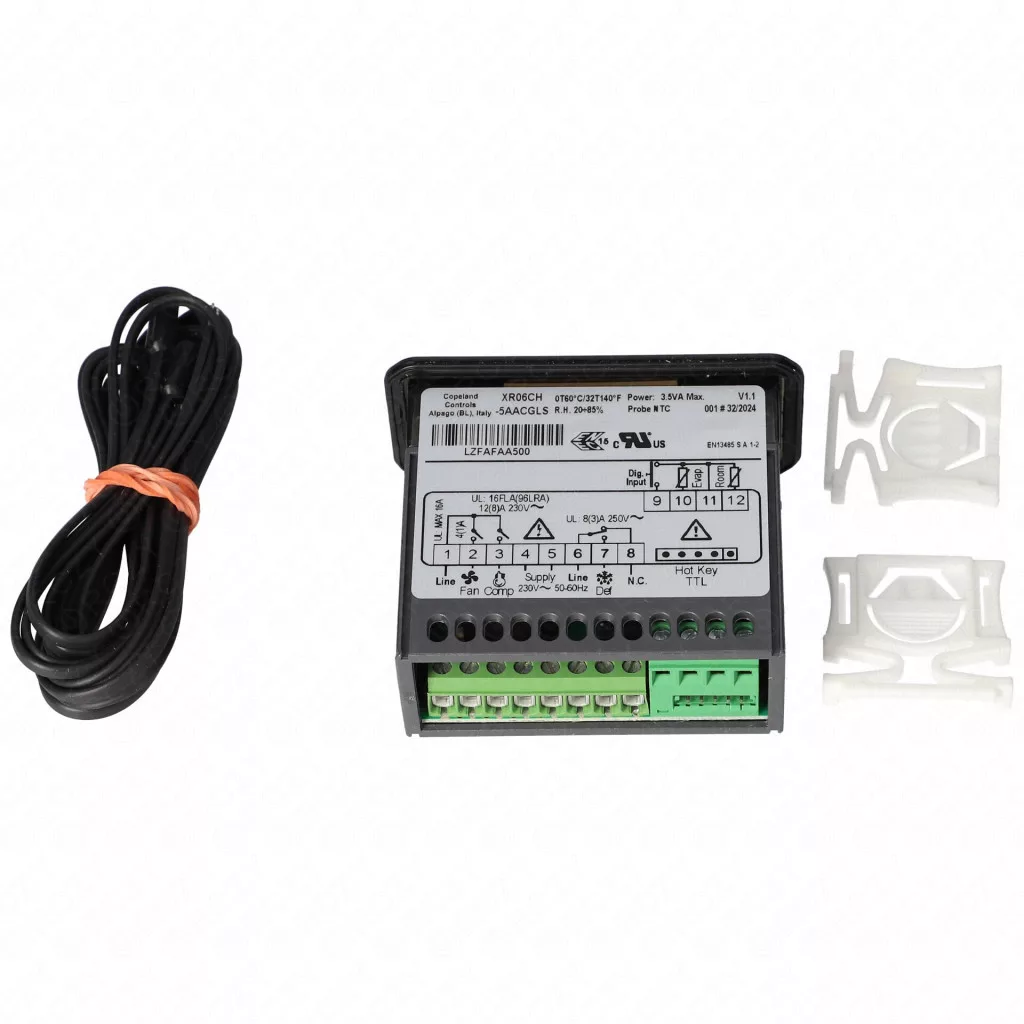

A Dixell XR06CX hűtéstechnikai digitális szabályozó, amely három kimenetet kezel egyszerre: a kompresszort, a leolvasztást és a párologtató ventilátorát. A hőmérsékletet NTC érzékelő méri, a beállítás és a leolvasztási ciklusok időzítése a kétjegyű, 14,2 mm magas piros LED-kijelzős előlapról történik.
Az előlap mérete 32 × 74 mm, a beépítéshez 71 × 29 mm-es panelkivágás kell, a készülék beépítési mélysége 60 mm. A ház önkioltó ABS, az előlap IP65 védettségű, így a szabályozó nedves környezetben lévő hűtőbútor kezelőfelületére is felkerülhet. A sorkapcsok legfeljebb 2,5 mm²-es vezetéket fogadnak.
A kompresszorrelé kivitel szerint 8(3) A, 16(6) A vagy 20(8) A terhelhetőségű 250 V-on, a leolvasztókimenet 8(3) A-es váltóérintkező, a ventilátorkimenet 8(3) A vagy 5(2) A. A tápellátás 230 V AC 50/60 Hz, a felvett teljesítmény legfeljebb 3,5 VA.
A mérési tartomány −40 és +110 °C között van, a kijelzett felbontás 0,1 °C, 1 °C vagy 1 °F értékre állítható. A szabályozó 0 és 60 °C közötti környezeti hőmérsékleten üzemel, tárolása −25 és +60 °C között javasolt. A készülékhez két érzékelő tartozik, a leolvasztás elektromos és forrógázos üzemmódban is időzíthető.
| Típus | Dixell XR06CX-5N0C0 |
| Alkatrész típusa | Hőmérséklet szabályozók |
| Tápfeszültség | 230 V AC, 50/60 Hz |
| Teljesítményfelvétel | max. 3,5 VA |
| Érzékelő | NTC, 2 bemenet |
| Mérési tartomány | −40 … +110 °C |
| Kompresszorrelé | 8(3) A / 16(6) A / 20(8) A, 250 V AC |
| Leolvasztókimenet | 8(3) A váltóérintkező, 250 V AC |
| Ventilátorkimenet | 8(3) A vagy 5(2) A, 250 V AC |
| Előlapméret | 32 × 74 mm, 60 mm beépítési mélység |
| Panelkivágás | 71 × 29 mm |
| Ház anyaga | önkioltó ABS |

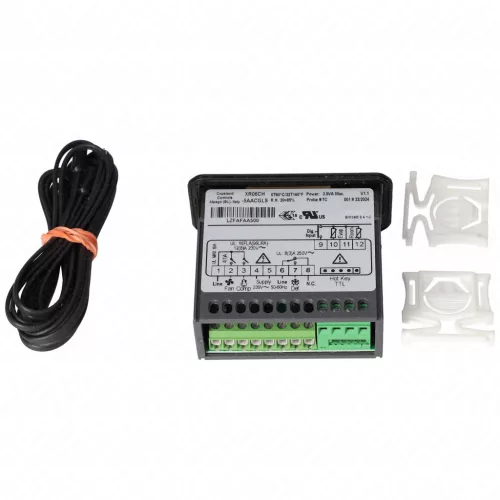

A szabályozónak két NTC bemenete van: az egyik a szabályozott tér hőmérsékletét méri és a kompresszort vezérli, a másik a párologtatón mért érték alapján zárja le a leolvasztást és engedi indulni a ventilátort. A csomagban lévő két érzékelő pontosan ezt a két feladatot fedi le.
Az előlap 32 × 74 mm, a szükséges kivágás 71 × 29 mm, a beépítési mélység 60 mm. Ha a meglévő kivágás ennél kisebb, a lemezt bővíteni kell; ha nagyobb, takarókeret nélkül nem lesz zárt a felület.
A kompresszorrelé kivitel szerint 8(3) A, 16(6) A vagy 20(8) A terhelhetőségű 250 V-on. Ennél nagyobb áramfelvételű kompresszornál közbeiktatott mágneskapcsolóval kell dolgozni, a leolvasztó- és a ventilátorkimenet 8(3) A-ig terhelhető.
