A mosogatógép fűtését és motorjait mágneskapcsoló teszi feszültség alá. Ha a tekercs megszólal, de a gép nem fűt, vagy a kapcsoló behúzva marad, az érintkezők beégtek – ilyenkor az egész kapcsolót cserélik, nem az érintkezőkészletet.

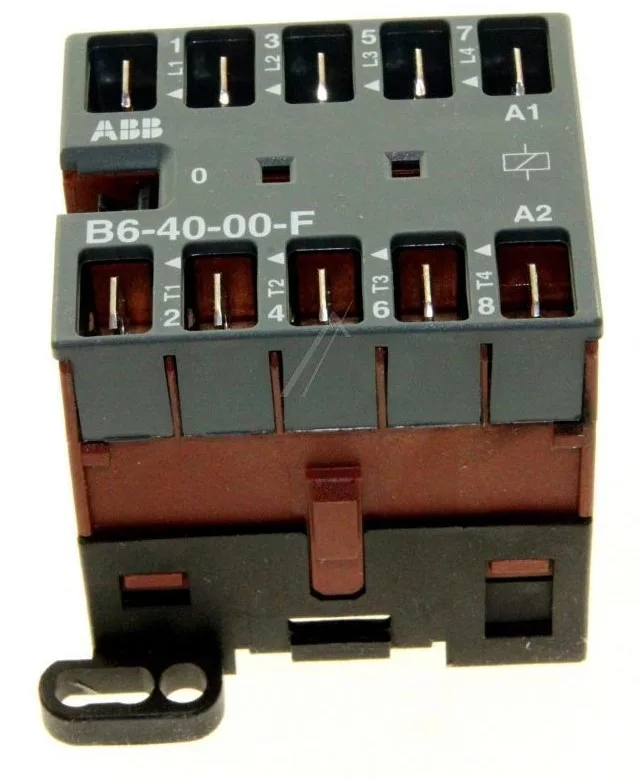

A Miele ezt az alkatrészt „Schütz B6-40-00-F 230V 4S” megnevezéssel tartja nyilván: a típusjelzés az ABB B-sorozatú mini mágneskapcsolójára utal, a 4S pedig a négy záró főérintkezőre. A tekercs 230 V-os, így közvetlenül a hálózati vezérlőkörbe kerül.
Az ABB gyári adatai szerint a B6-40-00-F kompakt, négypólusú mágneskapcsoló lapos dugaszos csatlakozással, amely egy- és háromfázisú fogyasztókat AC-3 szerint 4 kW-ig, AC-1 szerint 20 A-ig kapcsol. A kivitel csendes tekercset és kapcsolóállás-jelzést is kapott, és sínre vagy falra egyaránt szerelhető.
A lapos dugaszos (faston) bekötés miatt a vezetékek csavarozás nélkül, saruval kerülnek vissza a helyükre, a pólusszámot viszont érdemes megszámolni a kiszerelt darabon: ugyanebben a méretcsaládban három- és négypólusú, illetve csavaros kapcsos kivitel is létezik.
| Alkatrész | Mini mágneskapcsoló |
| Készülékfajta | Mosogatógép |
| Gyártói cikkszám | 3234125 |
| Típusjelzés | ABB B6-40-00-F |
| Pólusszám | 4, mind záró |
| Tekercsfeszültség | 230 V |
| Terhelhetőség AC-3 | 4 kW |
| Terhelhetőség AC-1 | 20 A |
| Csatlakozás | lapos dugaszos (faston) |
| Szerelés | sínre vagy falra |
Négy főpólusa van, és mind a négy záró érintkező – a Miele megnevezésében ezt jelöli a 4S, az ABB típuskódban pedig a 40-00 tag.
230 V-os. A Miele megnevezés 230 V-ot ad, az ABB ugyanehhez a kivitelhez 220–240 V-os tekercsváltozatot tart nyilván.
Egy- és háromfázisú fogyasztót AC-3 szerint 4 kW-ig, ellenállásos terhelést AC-1 szerint 20 A-ig.
