A mikrokapcsoló apró, mégis a gép logikája sokszor rajta múlik: egy mozgó elem – kar, fedél vagy mechanikus szerkezet – lenyomja a kapcsoló karját, és a vezérlés ebből érzékeli, mi történik a gépben. Ha az érintkező beég, a kar elhajlik vagy a belső rugó kifárad, a jel elmarad vagy bizonytalanná válik, és a gép nem úgy reagál, ahogy kellene.

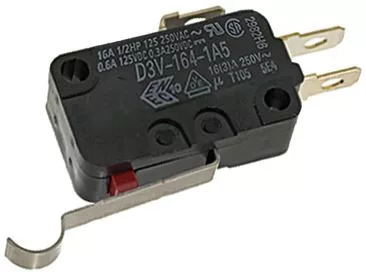

Ez az Omron D3V család 16 A-es tagja, és a típusjel minden eleme jelent valamit. A 16 a 250 V AC-n 16 A-es ohmos terhelhetőséget jelöli, a 4 a szimulált görgős kart, az 1 a váltóérintkezős (SPDT) kivitelt, az A a forrasztható kivezetést. A kar hajlított vége görgő nélkül tölti be a görgős kar szerepét; a karon mért legnagyobb működtetőerő 1,23 N.
A kapcsoló az SPM GT1 és GT2 (Push és Touch), az Ice Boom Fizz és az Ice Dream jégkásagépek, az ID3.1 Water, valamint a Hot Break és Hot Break 2.2 forróital-adagolók alkatrésze. A 13 típus teljes listája az „Az alábbi típusokhoz” fülön van – ha a géped szerepel rajta, és a régi kapcsolón is D3V-164-1A5 olvasható, ez a darab azonos vele.
A három kivezetés közül a COM a közös pont, az NO alaphelyzetben nyitott, az NC alaphelyzetben zárt ág. Mivel mindhárom megvan, a kapcsoló a nyitó és a záró bekötést is átveszi, így nem kell azon gondolkodnod, melyik változat ült a gépben. A kivezetések forrasztásosak, a vezetékeket forrasztással kell rögzíteni.
| Alkatrész | Mikrokapcsoló (miniatűr alapkapcsoló) |
| Készülékfajta | Jégkásagép, forróital-adagoló |
| Típusjel | Omron D3V-164-1A5 |
| Terhelhetőség | 16 A / 250 V AC, ohmos terhelés |
| Érintkezőforma | SPDT váltó (COM, NO, NC) |
| Kar | szimulált görgős kar, működtetőerő max. 1,23 N |
| Kivezetés | forrasztható |
| Gépcsalád | SPM GT1, GT2, Ice Boom Fizz, Ice Dream, ID3.1 Water, Hot Break |
A GT1 és GT2 (Push és Touch) jégkásagépekbe, az Ice Boom Fizz és Ice Dream családba, az ID3.1 Water géphez, valamint a Hot Break és Hot Break 2.2 adagolókhoz. A pontos típuslistát az „Az alábbi típusokhoz” fülön találod.
Nézd meg a régi kapcsoló házán a típusjelzést. Ha ott D3V-164-1A5 áll, ez a darab ugyanaz a kapcsoló; ha a jelölés csak részben egyezik, a lenti különbségek alapján döntsd el, melyik kell.
A 16 utáni számjegy a működtetőt adja meg: a 4-es szimulált görgős kar, a 6-os valódi görgős kar, a jel nélküli változat csak nyomócsapos. A végződés a kivezetést jelöli: az A forrasztható, a C 6,3 mm-es (#250) csatlakozófüles. A kar formája a gépben számít, ezért ugyanazt a változatot válaszd, ami a régin volt.
