A HMBP jelölés a kompresszor alkalmazási osztályát mondja meg: a gyári adatlap szerint ez a típus -25 és +10 °C közötti elpárolgási hőmérsékleten üzemel, vagyis a magas és közepes szívóoldali nyomású körökhöz készült. Jégkészítőben és hűtött szekrényben pontosan ez a tartomány a munkapontja.
A gyári adatlap a lökettérfogatot 7,57 cm³-ben adja meg, 25,40 milliméteres átmérővel és 14,92 milliméteres lökettel, a nominális teljesítményt pedig 3/8 lóerőben. A hálózati oldalon 220-240 volt, 50 hertz, egy fázis a nevezetes érték, az üzemi feszültségsáv 198 és 255 volt között van, a legnagyobb környezeti hőmérséklet 43 °C.
A teljesítményt két szabvány szerint is közli a gyár, és a két szám nem ugyanarra a mérési pontra szól. ASHRAE szerint 7,2 °C elpárolgási és 55 °C kondenzációs hőmérsékleten 950 kcal/h a hűtőteljesítmény, 555 wattos felvétellel és 1,99-es COP-pal; CECOMAF szerint 5 és 55 °C mellett 875 watt, 543 wattos felvétellel és 1,61-es COP-pal. Összevetésnél tehát a szabványt is meg kell nézni.
Az indítás CSIR, vagyis indítókondenzátoros, üzemben indítótekercs nélküli motor. Ehhez a gyári adatlap szerint 47–56 mikrofarados, 330 voltos indítókondenzátor, 6,1 amperen behúzó és 5,2 amperen elengedő indítórelé, valamint MST26AMK T0181 jelű motorvédő tartozik 11,10 amperes kioldási értékkel. A tekercsellenállás 25 °C-on 7,75 ohm a főtekercsen és 21,43 ohm az indítón.
Szerelési oldalon a szívó- és a szervizcsonk 6,5, a nyomócsonk 4,9 milliméter belső átmérőjű, az olaj ISO VG 32 észter 395 cm³ töltettel, a nettó tömeg 9,68 kilogramm. A rögzítés 16 milliméteres lyukakkal, 170 x 70 milliméteres osztással és gumibakokkal készül; az amerikai lábas kivitel 19 milliméteres lyukakat és 165 x 101,6 milliméteres osztást használ. A kompresszorház magassága 175,5 milliméter.
| Alkatrész | Hermetikus dugattyús kompresszor |

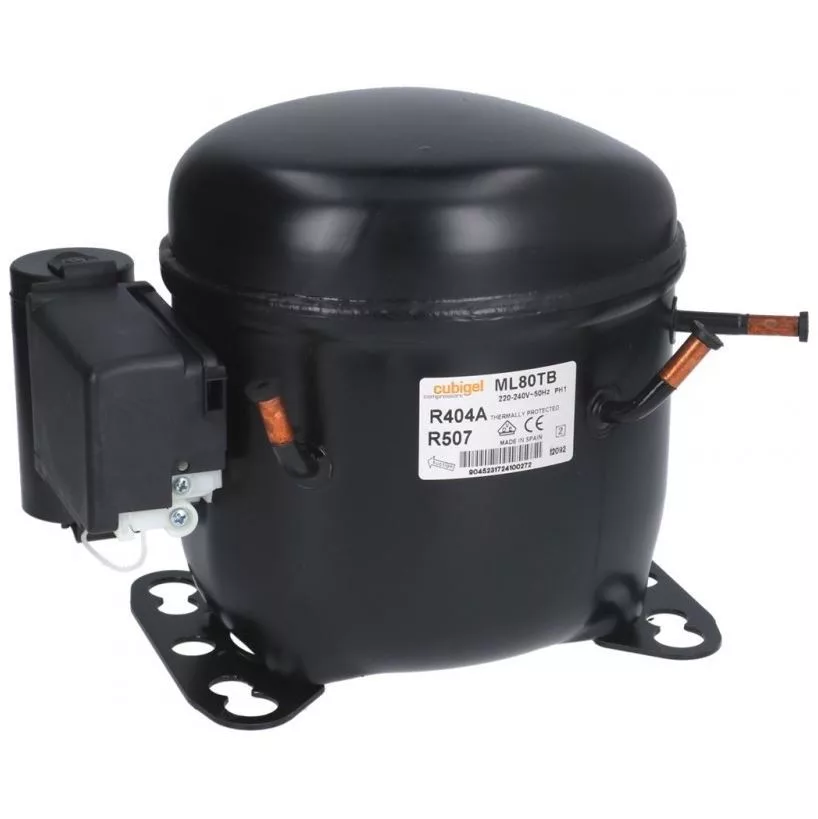

| Gyári típusjel | Cubigel ML80TB |
| Hűtőközeg | R-404A |
| Alkalmazási osztály | HMBP (-25 és +10 °C közötti elpárolgás) |
| Lökettérfogat | 7,57 cm³ |
| Nominális teljesítmény | 3/8 LE |
| Áramellátás | 220-240 V, 50 Hz, 1 fázis (198-255 V) |
| Motortípus | CSIR |
| Hűtőteljesítmény (ASHRAE, 7,2/55 °C) | 950 kcal/h, COP 1,99 |
| Hűtőteljesítmény (CECOMAF, 5/55 °C) | 875 W, COP 1,61 |
| Csonkok | Szívó és szerviz ⌀ 6,5 mm, nyomó ⌀ 4,9 mm belső |
| Olaj | ISO VG 32 észter, 395 cm³ |
Nem erre készült: a gyári adatlap R-404A közeget és HMBP alkalmazási osztályt ad meg, -25 és +10 °C közötti elpárolgási tartománnyal. Más közeghez a gyár külön típust listáz.
A motor CSIR kivitelű, ezért 47–56 mikrofarados, 330 voltos indítókondenzátor, 6,1 amperen behúzó indítórelé és MST26AMK T0181 jelű motorvédő tartozik hozzá, 11,10 amperes kioldási értékkel.
Mert nem ugyanaz a mérési pont: az ASHRAE érték 7,2 °C elpárolgási és 55 °C kondenzációs hőmérsékletre szól, a CECOMAF pedig 5 és 55 °C mellett mér. Összevetésnél ugyanazt a szabványt kell használni.
