A mikrokapcsoló mechanikus mozgásból ad elektromos jelet: amikor egy ajtóél, bütyök vagy kar rányomja a karját, az érintkező átvált, és a vezérlés tudja, hogy a mozgó rész a helyén van. Ha a kapcsoló beragad, nem kattan, vagy csak néha vált, a gép leáll, el sem indul, vagy épp akkor dolgozik, amikor nem kellene.

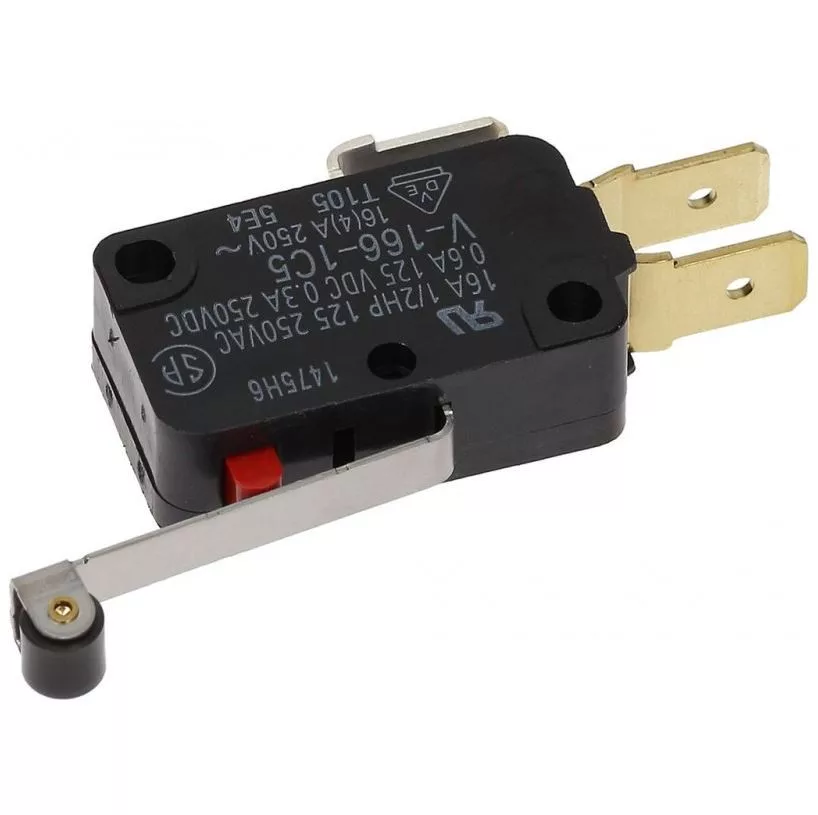

A D3V-166-1C5 az Omron D3V miniatűr alapkapcsoló-családjának tagja, és a típusjel minden eleme jelent valamit. A 16 a 16 (3) A-es, 250 V AC terhelhetőséget, a 6 a csuklós görgős kart, az 1 a váltóérintkezőt (SPDT), a C a #250-es, vagyis 6,3 mm-es csúszósarus kivezetéseket, az 5 pedig a legfeljebb 1,96 N (200 gf) működtetőerőt jelöli.
Egyenáramon a terhelhetősége jóval kisebb: 125 V-on 0,6 A, 250 V-on 0,3 A. A gyártó legalább 10 millió mechanikai és 100 000 villamos kapcsolási ciklust ad meg, a környezeti hőmérséklet –25 és +105 °C között lehet. A védettsége IP40: az 1 mm-nél nagyobb szilárd testek ellen véd, víz ellen nem, ezért fröccsenő víz vagy csapódó gőz közelében burkolat alatt a helye.
A görgős kar előnye, hogy a rányomódó bütyök vagy ajtóél rágördül, nem csúszik rajta, így a kar vége kevésbé kopik. A kar 28 mm-es, a két rögzítőfurat távolsága 22,2 mm – ez a szabványos méretű miniatűr alapkapcsolók jellemző furattávolsága, ezért a régi darab csavarjai általában újra használhatók.
A típusfülön 66 típus szerepel: Quality Espresso kávédarálók (például Q10-Evo, Q5, FUTURMAT-Q10, ITALCREM-Q9), egy Azkoyen daráló, Primus szárítók (T9–T35), Primus, Domus, Danube és Grandimpianti mosógépek, Scotsman jégkészítők és Zumoval gyümölcscentrifuga. Beépítés előtt a régi kapcsolón is keresd meg a D3V-166-1C5 feliratot.
| Alkatrész | Mikrokapcsoló |
| Típus | Omron D3V-166-1C5 |
| Működtető | csuklós görgős kar (28 mm) |
| Érintkezés | 1 váltóérintkező (SPDT) |
| Terhelhetőség AC | 16 (3) A, 250 V AC |
| Terhelhetőség DC | 0,6 A / 125 V DC, 0,3 A / 250 V DC |
| Kivezetés | #250 csúszósaru (6,3 mm) |
| Működtetőerő | max. 1,96 N (200 gf) |
| Rögzítőfurat-távolság | 22,2 mm |
| Védettség | IP40 |
| Környezeti hőmérséklet | –25 … +105 °C |
| Gépcsaládok | Quality Espresso, Azkoyen, Primus, Domus, Danube, Grandimpianti, Scotsman, Zumoval |
Igen. A váltóérintkezős kapcsolónak közös (COM), alaphelyzetben nyitott (NO) és alaphelyzetben zárt (NC) kivezetése van, mindhárom 6,3 mm-es csúszósaru. Csere előtt jelöld meg, melyik vezeték melyik kivezetésre ment, és ugyanoda kösd vissza.
Ez a típus csuklós görgős karral készül. Sima kar vagy nyomócsap esetén a kapcsolási pont máshová esik, ezért ilyenkor a régi kapcsoló típusjele szerinti kivitelt válaszd – a D3V-családban a működtető fajtáját a típusjel harmadik számjegye adja meg.
Mérd meg a régi kapcsoló két rögzítőfuratának távolságát: a D3V-166-1C5-nél ez 22,2 mm. Ha egyezik, és a görgős kar is ugyanarra az oldalra néz, a kapcsoló a meglévő csavarokkal a helyére rögzíthető.
