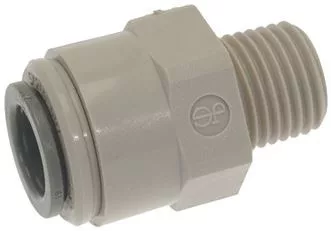

Az italhűtő és a csapolórendszer vezetékeit ilyen dugaszolható átmenetekkel kötik a szivattyúhoz, a hűtőkígyóhoz és a csaphoz. A tömlő vége egy mozdulattal nyomódik a betétbe, a fogazott gyűrű megtartja, az o-gyűrű pedig a tömlő palástján zár – szorítóbilincs nélkül.
Ez a kivitel 3/8 colos külső átmérőjű tömlőt fogad, és 1/4 colos BSPT kúpos külső menettel csavarodik a szerelvénybe. A kúpos menet magán a menetfelületen tömít, ezért a tömítőszalag vagy -paszta használatát a befogadó szerelvény anyaga szabja meg.
A ház szürke acetál kopolimerből készül, BSI-minősítéssel és WRAS-jóváhagyással. Élelmiszerrel és ivóvízzel érintkező vezetékbe, valamint nitrogén-, szén-dioxid- és kevertgáz-ágba, sűrített levegős és vákuumos szakaszba egyaránt beépíthető.
Kiválasztáskor két szám dönt: a tömlő külső átmérője és a menet mérete. A sorozatban 3/8 colos tömlőhöz 3/8 colos menetes (PI011203S), 1/2 colos tömlőhöz 3/8 colos menetes (PI011603S) átmenet is van, ezért a régi darab oldalán lévő jelölést érdemes elolvasni.
| Alkatrész | Dugaszolható egyenes átmenet |
| Készülékfajta | Italhűtő gép, csapolórendszer |
| Gyártói cikkszám | PI011202S |
| Tömlőcsatlakozás | 3/8˝ |
| Menet | 1/4˝ BSPT, külső, kúpos |
| Kivitel | egyenes |
| Ház anyaga | szürke acetál kopolimer |
| Minősítés | BSI, WRAS |
| Felhasználás | élelmiszer, ivóvíz, N2/CO2, sűrített levegő, vákuum |
| Sorozat testvérméretei | PI011203S (3/8˝ × 3/8˝), PI011603S (1/2˝ × 3/8˝) |
A tömlő külső átmérőjét mérd meg: a 3/8 colos vezeték 9,5 milliméter körül van, és a méret a tömlő palástjára rendszerint rá van nyomtatva. A csatlakozó ehhez a külső átmérőhöz készült.
Nem. Ez a darab 1/4 colos BSPT, vagyis brit kúpos menettel készül. Az NPTF amerikai kúpos menet, a két menetrendszer nem cserélhető fel – ilyen esetben az NPTF kivitelű átmenetet kell keresni.
LLDPE italtömlővel és lágy fémcsővel egyaránt. A lényeg a 3/8 colos külső átmérő és a sorjamentes, sima csővég, mert a tömítést az o-gyűrű a palástfelületen zárja.
