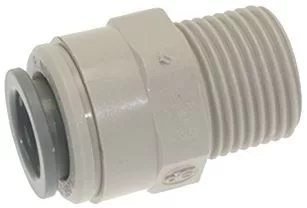

A John Guest push-fit rendszerben a cső szerszám nélkül, egyetlen mozdulattal rögzül: a betolt csővéget fogazott gyűrű tartja, a tömítést pedig a belső O-gyűrű adja. A PI011203S ennek a rendszernek az egyenes átmenete, amely a 3/8 collos külső átmérőjű csövet köti át egy 3/8 collos BSPT kúpos külső menetre.
A menettípus kiválasztáskor a döntő: a BSPT kúpos, vagyis becsavarás közben maga szorul be a menetbe, és tömítőszalaggal vagy menettömítővel zár. A párhuzamos, BSPP menetes változat ugyanígy néz ki, de lapos tömítést vagy O-gyűrűt kíván – ezért érdemes a régi idomot kicsavarni és összehasonlítani, mielőtt megrendeled.
A test szürke acetál műanyagból készül, ami az italhűtő és söradagoló rendszerek szokásos szerelvényanyaga. Italhűtő gépeknél ez az átmenet jellemzően a vízbevezetésnél, a nyomáscsökkentő vagy a hűtőblokk menetes csonkjánál fordul elő, ahol a merev fémcsonkról kell átállni a rugalmas 3/8 collos csővezetékre.
Beépítésnél a cső végét vágd derékszögben, sorjázd le, és told be ütközésig – a jó rögzítést az adja, ha a cső nem húzható ki finom mozdulatra. Kiszereléskor a szorítógyűrűt kell a test felé nyomni, és közben húzni a csövet, különben a gyűrű nem engedi el a csővéget.
| Alkatrész | Egyenes csatlakozó (átmenet) |
| Gyártmány | John Guest |
| Gyártói cikkszám | PI011203S |
| Csőméret | 3/8" külső átmérő |
| Menet | 3/8" BSPT, külső, kúpos |
| Kivitel | push-fit, bontható |
| Test anyaga | szürke acetál műanyag |
| Készülékfajta | Italhűtő, söradagoló rendszer |
A 3/8 collos, vagyis 9,5 mm külső átmérőjű csőhöz. A csővég vágása után a cső ütközésig tolható be, és a szorítógyűrű tartja meg.
BSPT, tehát kúpos külső menet, ami becsavarás közben szorul be és menettömítővel zár. Ha a gépoldali csonk párhuzamos BSPP menetet kíván, más cikkszámú idomra van szükség.
Ez egyenes átmenet: egy csövet és egy menetes csonkot köt össze irányváltás nélkül. Iránytöréshez könyök, elágazáshoz T-idom kell.
