A mosogatógép vezérlése kis áramú jelet ad ki, a nagyobb terhelést – például fűtőelemet vagy motort – teljesítményrelé kapcsolja. Ha a relé tekercse kiég, a relé meg sem mozdul; ha az érintkezői beégnek, hallod ugyan a kattanást, de a fogyasztó áram nélkül marad.

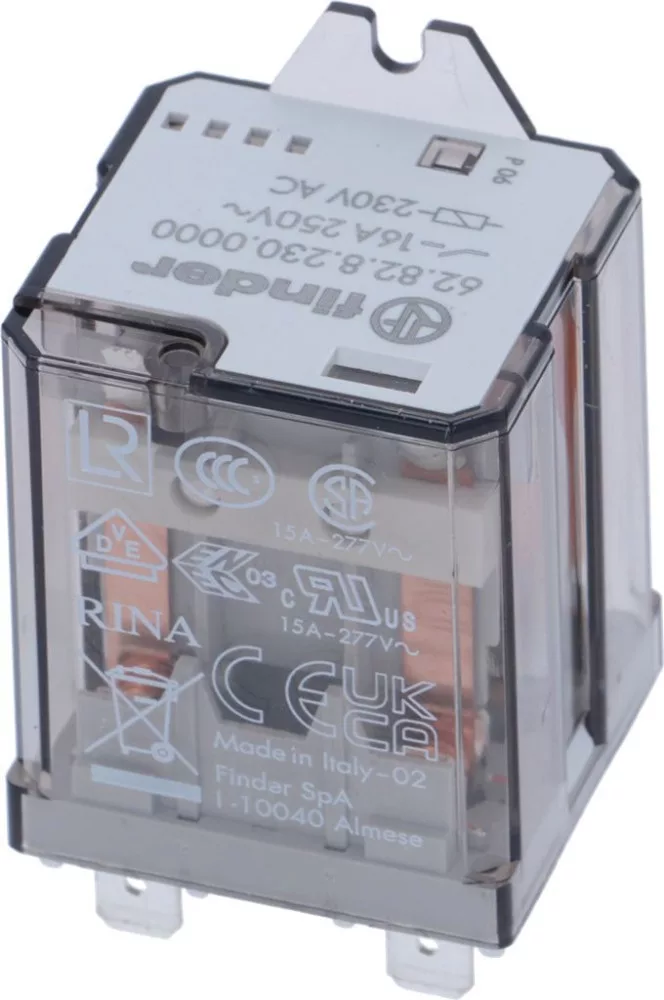

A Finder kódja pontosan leírja a relét: 62-es sorozat, 82-es típus, a 8-as számjegy váltakozó áramú, 50/60 Hz-es tekercset jelent, a 230 a tekercsfeszültség, a záró négy nulla pedig a szabványos kivitelt – AgSnO2 érintkezőanyagot és váltóérintkezős kiosztást – jelöli.
Két váltóérintkezője (DPDT) egyenként 16 A névleges áramot visel, rövid ideig 120 A csúcsáramot; a névleges feszültség 250 V AC, a legnagyobb kapcsolható feszültség 400 V AC. Ohmos (AC1) terhelésnél 4000 VA-t kapcsol, a tekercs 50 Hz-en 2,2 VA-t vesz fel.
A típusfül szerint ez a relé Hoonved, Lamber, Colged, Elframo, Komel, Emmepi, Angelo Po és MBM mosogató-, pohármosó és edénymosó gépekben dolgozik, de Bezzera és Quick Mill kávégépekben, Zanussi melegítőasztalokban és Cuppone pizzatészta-nyújtókban is megtalálod – összesen 390 típusnál.
Csere előtt olvasd le a régi relé házán a teljes kódot. Ha ott is 62.82.8.230.0000 áll, ez a darab ugyanazt a kiosztást és tekercsfeszültséget hozza; eltérő tekercsfeszültségű (például 24 V-os) vagy egyenáramú tekercsű változat helyére viszont nem jó.
| Típus | Finder 62.82.8.230.0000 |
| Érintkezők | 2 váltó (DPDT) |
| Névleges / csúcsáram | 16 A / 120 A |
| Névleges / max. kapcsolt feszültség | 250 V AC / 400 V AC |
| AC1 terhelhetőség | 4000 VA |
| Tekercs | 230 V AC, 50/60 Hz |
| Tekercs felvétele | 2,2 VA (50 Hz) |
| Érintkezőanyag | AgSnO2 |
| Készülékfajták | mosogatógép, pohármosó, edénymosó, kávégép, melegítőasztal |
Igen, ha a kód karakterre egyezik: ez a Finder szabványos reléje, amelyet több gyártó is beépít. A típusfülön Hoonved, Lamber, Colged, Angelo Po, MBM és más gépek szerepelnek.
A 8-as számjegy váltakozó áramú, 50/60 Hz-es tekercset jelöl, a 230 a tekercs névleges feszültsége voltban. 24 V-os vagy egyenáramú vezérlésű gépbe ezért ez a relé nem való.
Két váltóérintkezője van (DPDT), mindkettő 16 A névleges áramra és 250 V AC névleges feszültségre készült; ohmos terhelésnél 4000 VA-ig kapcsol.
