Ez a kis relé a vezérlés és a terhelés között közvetít: amikor a vezérlés 230 V-ot ad a tekercsére, behúz, és két független áramkört vált át egyszerre. Ha a gép egyik funkciója nem indul, a relé hallhatóan kattan, de a kimenetén nem jelenik meg feszültség, vagy az érintkezők beégtek, a csere indokolt.

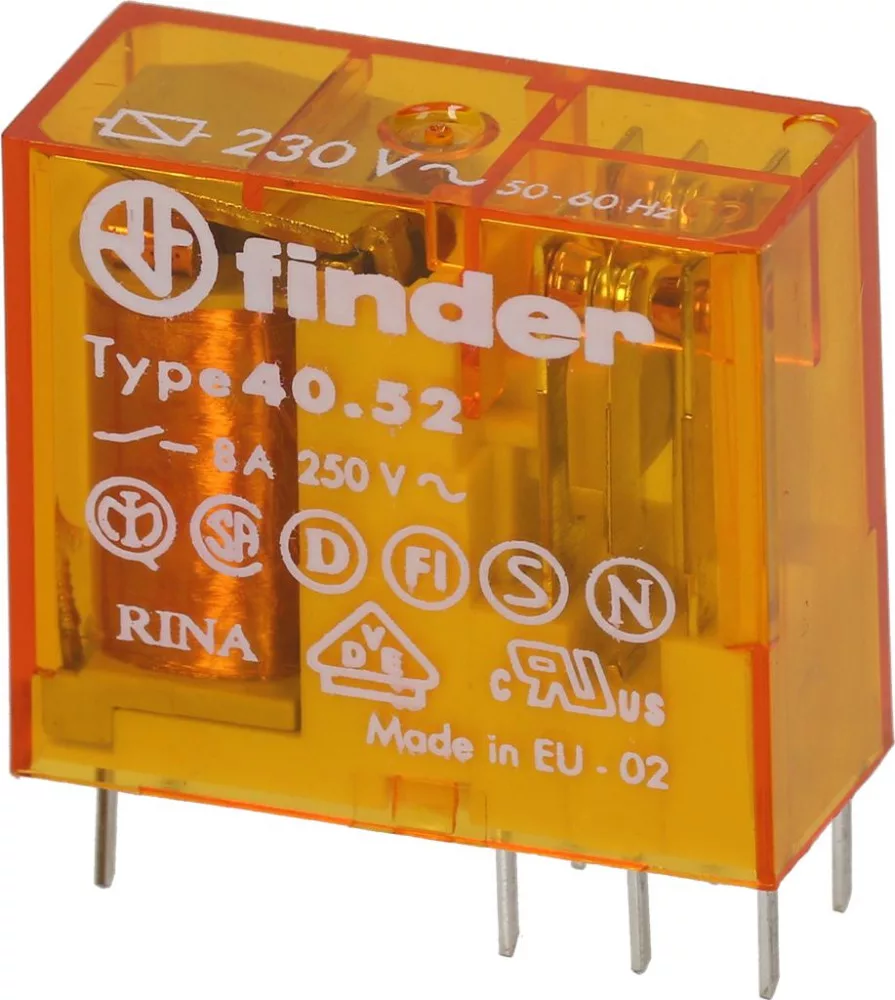

A Finder 40.52 két váltóérintkezős (2 CO, DPDT) kivitel, érintkezőnként 8 A névleges árammal, 250/400 V AC kapcsolási feszültséggel és 2000 VA AC1 terhelhetőséggel. Az érintkezők AgNi ötvözetből készülnek; mechanikailag 20 millió, névleges AC1 terhelés mellett 100 ezer kapcsolásra tervezték.
A kód vége sokat elárul: a 8-as a 50/60 Hz-es váltakozó áramú tekercset jelzi, a 230 a tekercsfeszültséget, a 0000 pedig az AgNi érintkezőt, a váltóérintkezős kört és a szabványos kivitelt. A tekercs 50 Hz-en 1,2 VA-t vesz fel. Más tekercsfeszültségű vagy egyenáramú változat nem tehető a helyére.
A lábak 5 mm-es osztásban állnak, így a relé nyomtatott áramkörbe forrasztható, vagy a Finder 95-ös sorozatú foglalataiba (95.05, 95.P5, 95.63, 95.15.2) dugható. Ha a régi darab foglalatban ül, a cseréhez nem kell forrasztani. A megengedett környezeti hőmérséklet –40 és +85 °C között van.
Az „Az alábbi típusokhoz” fülön 253 gép szerepel: Winterhalter mosogatók – köztük kupolás és futószalagos edénymosók –, Zanussi behúzós gépek, Angelo Po és Giorik légkeveréses sütők, de buktatóserpenyő, tésztakészítő és forralóedény is. Rendelés előtt a régi relé házán keresd a 40.52 típusjelet és a 230 V AC tekercsfeliratot.
| Alkatrész | Relé |
| Típus | Finder 40.52 |
| Rendelési kód | 40.52.8.230.0000 |
| Érintkezők | 2 váltóérintkező (2 CO / DPDT) |
| Névleges áram | 8 A |
| Kapcsolási feszültség | 250/400 V AC |
| AC1 terhelhetőség | 2000 VA |
| Tekercs | 230 V AC, 50/60 Hz, 1,2 VA |
| Lábosztás | 5 mm |
| Illeszkedő foglalatok | Finder 95.05, 95.P5, 95.63, 95.15.2 |
| Környezeti hőmérséklet | –40…+85 °C |
| Gépcsaládok | Winterhalter, Zanussi, Angelo Po, Giorik, Oztiryakiler |
Mindkettő lehetséges. A lábak 5 mm-es osztásban állnak: a relé nyákba forrasztható, vagy a Finder 95.05, 95.P5, 95.63 és 95.15.2 foglalatába dugható. Ha a régi relé foglalatban ül, elég kihúzni, és a helyére tenni az újat.
A 8 a 50/60 Hz-es váltakozó áramú tekercset, a 230 a 230 V-os tekercsfeszültséget jelöli. A 0000 az AgNi érintkezőanyagot, a váltóérintkezős kört, a szabványos lábhosszt és az alapkivitelt takarja.
Nem. A tekercsnek a vezérlés feszültségéhez kell illenie – ide 230 V AC tekercs kell. A régi relé házán lévő tekercsadatot vesd össze a kóddal, mielőtt rendelsz.
