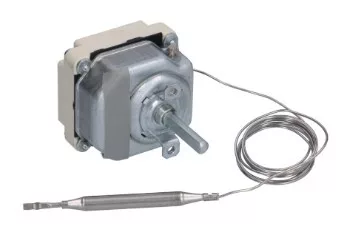

Ez a Ranco termosztát kapillárcsöves elven dolgozik: a Ø 6 × 80 mm-es érzékelőpatronban lévő töltet a hő hatására kitágul, a nyomás a 900 mm hosszú kapillárison át eljut a kapcsolóig, és az a beállított értéknél bontja az áramkört. A szabályozási tartomány 60 és 200 °C közé esik.
Háromfázisú kivitel, vagyis a fűtőkört mindhárom fázison egyszerre kapcsolja. Bekötésnél ezért kövesd a régi termosztát sorkapcsainak kiosztását. A tengely D-profilú, 6 × 4,6 mm-es, így a kezelőgomb csak egy helyzetben ül rá, és a skála a valós beállítást mutatja.
Csere előtt mérd le a régi darabot: a kapilláris hossza, az érzékelőpatron átmérője és hossza, valamint a tengely profilja egyezzen. Az érzékelőt ugyanabba a tartóba, ugyanúgy rögzítve tedd vissza, mert ha elmozdul, máshol méri a hőt, és eltolódik a kapcsolási pont. A kapillárist ne törd meg éles szögben.
| Alkatrész | Kapillárcsöves termosztát |
| Kivitel | Háromfázisú |
| Szabályozási tartomány | 60–200 °C |
| Kapilláris hossza | 900 mm |
| Érzékelőpatron | Ø 6 × 80 mm |
| Tengely | D-profil, 6 × 4,6 mm |
