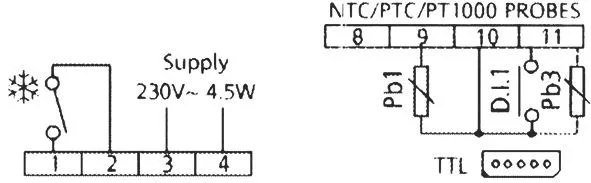

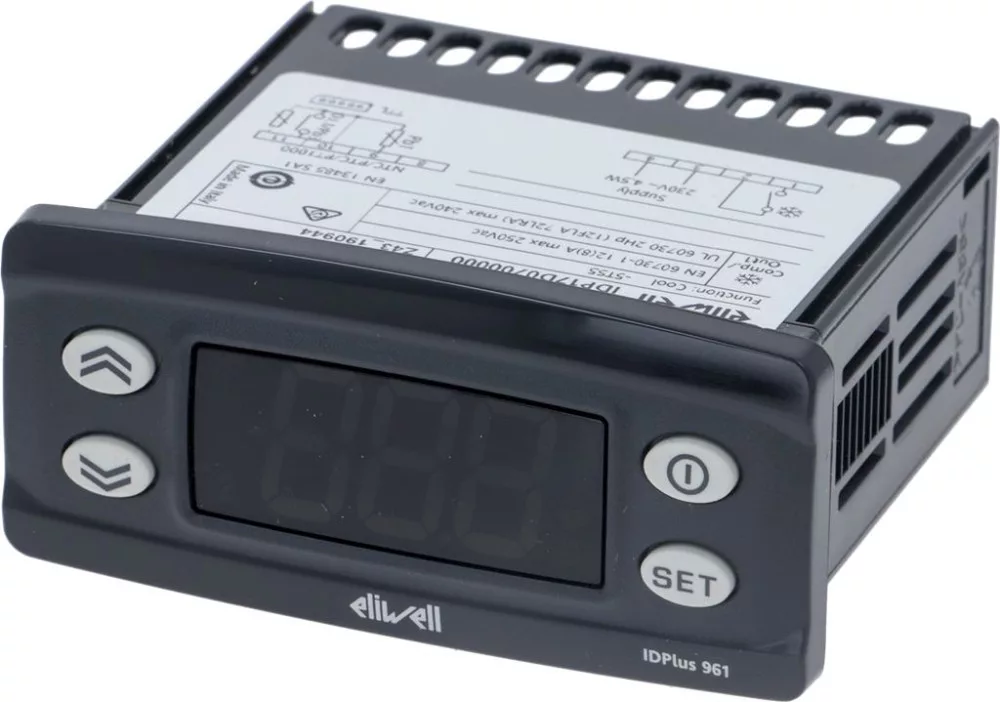

Az ID Plus 961 kezelőlapba épülő, paraméterezhető hűtésszabályozó. Tápja 230 V AC, +10/-15 százalékos tűréssel, 50 és 60 Hz-en egyaránt, a saját fogyasztása pedig legfeljebb 3 W. A kompresszort közvetlenül kapcsolja: egyetlen SPST relékimenete 2 Hp, azaz 12(12) A terhelést visz 250 V AC-n, ezért a legtöbb beépítésnél nem kell mellé segédrelé.
Egy analóg szondabemenete van, és a H00 paraméter dönti el, milyen érzékelőt lát: 0 értéken PTC, 1-en NTC, 2-n Pt1000 szondát. Ehhez tartozik a kijelzési tartomány is: NTC-vel -50,0 és +110,0 °C, PTC-vel -55,0 és +140,0 °C, Pt1000-rel -55,0 és +150,0 °C között mér. Az érzékelő nem része a szállításnak, ezért a régi szonda típusát érdemes megtartani.
A feszültségmentes digitális bemenet szabadon konfigurálható, és akár második szondabemenetként is használható. A 961-es kivitelnek nincs külön leolvasztó reléje, a leolvasztás a kompresszor leállításával történik, kézzel, a digitális bemenetről vagy ütemezve indítva. Az előlap mögötti TTL porton pedig a teljes paramétersor átmásolható másolókártyával, ami egy sorozat azonos szekrény beüzemelésénél spórol a legtöbbet.
Beépítéshez 71 x 29 mm-es szerelőnyílás kell, a készülék 59 mm-rel épül a kezelőlap mögé a csatlakozók nélkül. Üzemi környezete -5 és +55 °C között van, 10 és 90 százalék közötti, nem lecsapódó páratartalommal. A típuslista 55 gépet sorol fel: 51 Zanussi hűtött szekrény az AZP, ALN, AZF és RS sorozatból, valamint négy Coreco hűtött vitrin, a VC 14 és a VC 20 kivitelei.
| Típus | Eliwell ID Plus 961 |
| Áramellátás | 230 V AC, +10/-15%, 50/60 Hz |
| Saját fogyasztás | max. 3 W |
| Relékimenet | 1 SPST, 2 Hp, 12(12) A, 250 V AC |
| Analóg bemenet | 1 db: NTC, PTC vagy Pt1000, H00 paraméterrel |
| Digitális bemenet | 1 db feszültségmentes, szondabemenetként is konfigurálható |
| Mérési tartomány | NTC -50…+110 °C, PTC -55…+140 °C, Pt1000 -55…+150 °C |
| Soros port | TTL, másolókártyához |
| Szerelőnyílás | 71 x 29 mm |
| Beépítési mélység | 59 mm, csatlakozók nélkül |
| Üzemi környezet | -5…+55 °C, 10–90% RH |
Egyetlen analóg szondabemenete van, és a H00 paraméterrel PTC, NTC vagy Pt1000 érzékelőhöz állítható. A szonda nem része a szállításnak, ezért a kiszerelt érzékelő típusát érdemes megtartani vagy azzal egyező újat választani.
A relékimenet SPST kivitelű, 2 Hp, 12(12) A terhelhetőségű 250 V AC-n. Nagyobb teljesítményű kompresszorhoz segédrelét vagy mágneskapcsolót kell közbeiktatni.
A szerelőnyílás 71 x 29 mm, a készülék pedig 59 mm-rel épül a lap mögé a csatlakozók nélkül. A korábbi ID 961 sorozat előlapja ennél kisebb, ezért a takarást a nyílás méretével együtt érdemes összevetni.
