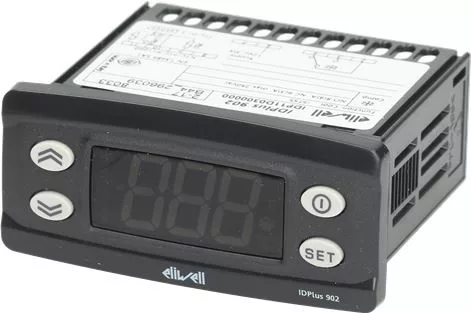

A panelbe épített szabályozó a hűtött szekrény, hűtött asztal vagy jégkészítő agya: beolvassa a szonda hőmérsékletét, és a beállított kapcsolási ponton indítja vagy állítja le a kompresszort. Ez a kivitel 12 V AC vagy DC tápfeszültségről dolgozik, felvett teljesítménye legfeljebb 3 W.
A szondabemenet szabadon választható: NTC, PTC vagy Pt1000 érzékelő is köthető rá, a kijelzési tartomány a szonda típusától függ (NTC mellett mínusz 50-től plusz 110, PTC mellett mínusz 55-től plusz 140, Pt1000 mellett mínusz 55-től plusz 150 Celsius-fokig). A mérési pontosság a végérték fél százalékán belül van.

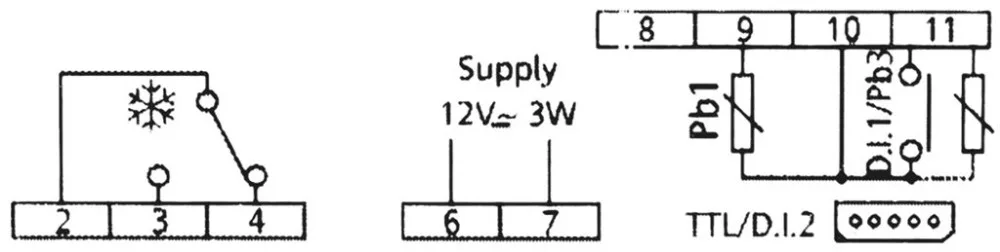

A relékimenet SPST kivitelű, 2 lóerős motorteljesítményig terhelhető, és a kompresszort kapcsolja. Mellette egy SELV digitális bemenet és egy TTL port is helyet kapott: utóbbira a paraméterek átvitelére szolgáló Unicard másolókártya vagy a TelevisSystem ModBus felügyeleti modul kapcsolható.
Beépítéskor a panelbe 71 x 29 mm-es kivágás kell, a beépítési mélység 59 mm – ezt a két adatot érdemes először ellenőrizni, mert a korábbi generációk előlapmérete eltérhet. Az üzemi hőmérséklet mínusz 5 és plusz 55 Celsius-fok között, a páratartalom 10 és 90 százalék között lehet, kondenzáció nélkül.
A HACCP, DCC és Easy Map funkciók a szabályozóban vannak, a szonda viszont nem tartozék: a géphez illő érzékelőt külön kell választani. Az „Az alábbi típusokhoz” fülön több mint hatszáz Zanussi hűtött szekrény, hűtött asztal, önkiszolgáló pult és jégkészítő szerepel.
| Alkatrész | Elektronikus hőfokszabályozó |
| Készülékfajta | Hűtött szekrény, hűtött asztal, jégkészítő |
| Típus | Eliwell IDPlus 902 |
| Gyártói cikkszám | IDP11D0300000 |
| Tápfeszültség | 12 V AC/DC |
| Teljesítményfelvétel | max. 3 W |
| Relékimenet | 1 db SPST, 2 LE motorteljesítményig |
| Szondabemenet | 1 db NTC / PTC / Pt1000 |
| Digitális bemenet | 1 db SELV |
| Soros port | 1 db TTL (Unicard, TelevisSystem ModBus) |
| Mérési tartomány | -55 ... +150 Celsius-fok |
| Panelkivágás és mélység | 71 x 29 mm, 59 mm |
Ez a kivitel 12 V AC vagy DC tápfeszültségre készült, és legfeljebb 3 W-ot vesz fel. Hálózati feszültségre közvetlenül nem kapcsolható, ahhoz a sorozat 230 V-os változata kell.
Nem, a szondát külön kell hozzá választani. A bemenet NTC, PTC és Pt1000 érzékelővel is működik, a kijelzési tartomány pedig a választott szonda típusához igazodik.
A panelkivágás 71 x 29 mm, a készülék beépítési mélysége 59 mm. Ha a régi szabályozó előlapja ettől eltér, a kivágás méretét szerelés előtt mérd meg.
