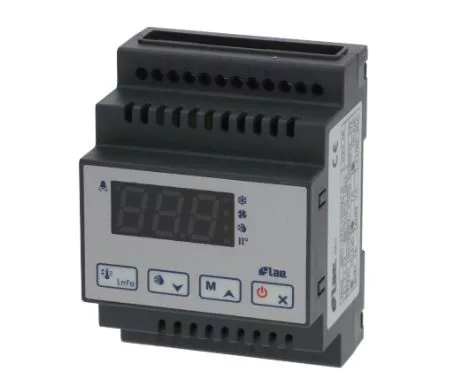

A szabályozó a hűtőkamra teljes gépészetét viszi: a kompresszort, a párologtató ventilátorát és a leolvasztást egy egységből kapcsolja. A három NTC érzékelő a termosztát-, a párologtató- és a segédpontot figyeli, a gyári érzékelők NTC10K kivitelűek, SN4B20P1, P2 és P3 jelzéssel.
A valós idejű óra miatt a leolvasztás nem a kompresszor futásidejéhez, hanem a naptári időhöz kötődik: naponta akár hat leolvasztás is kiosztható, és több szabályozó leolvasztása egymáshoz is szinkronizálható. A mérés mínusz 50 és plusz 110 Celsius-fok között, fél fok alatti pontossággal történik.
A tápellátás univerzális: 100 és 240 volt váltóáram között, tíz százalékos tűréssel, 50 vagy 60 hertzen, és a készülék saját fogyasztása mindössze 3 watt. Ugyanaz a darab megy tehát 115 és 230 voltos gépbe is, a bekötés csavaros sorkapcsokkal történik.
Két digitális bemenet és két szabadon konfigurálható segédkimenet tartozik hozzá: ezekre világítás, kapcsolt fogyasztó vagy második párologtató is tehető. A felügyeleti rendszerhez RS485 soros porton kapcsolódik, és az energiatakarékos ECO üzemmód is beállítható rajta. A ház DIN-sínre pattintható, méretei 71 x 97 x 61 milliméter, környezeti üzemi hőfoka mínusz 10 és plusz 50 fok között van.
| Alkatrész | Elektronikus hűtésszabályozó |
| Készülékfajta | Hűtőkamra, hűtőgép-kapcsolószekrény |
| Kivitel | Osztott, valós idejű órával |
| Érzékelőbemenetek | 3 db NTC10K (SN4B20P1/P2/P3) |
| Mérési tartomány | -50 és +110 °C, 0,1 vagy 1 °C felbontás |
| Mérési pontosság | ±0,5 °C-on belül |
| Tápellátás | 100-240 V AC ±10%, 50/60 Hz |
| Saját fogyasztás | 3 W |
| Digitális bemenetek | 2 db |
| Segédkimenetek | 2 db, szabadon konfigurálható |
| Soros kapcsolat | RS485 |
| Szerelés és méret | DIN-sín, 71 x 97 x 61 mm |
Három NTC érzékelő: termosztát-, párologtató- és segédérzékelő. A gyári kivitel NTC10K, SN4B20P1, P2 és P3 jelzéssel, a mérési tartomány mínusz 50 és plusz 110 Celsius-fok között van.
Nem, ez DIN-sínre pattintható kivitel 71 x 97 x 61 milliméteres házzal és csavaros sorkapcsokkal, vagyis kapcsolószekrénybe vagy a hűtőkamra vezérlőszekrényébe való.
Univerzális tápegység van benne: 100 és 240 volt váltóáram között, tíz százalékos tűréssel, 50 vagy 60 hertzen, 3 wattos saját fogyasztással.
