A nagykonyhai mosogatógép fűtését, szivattyúját és öblítőkörét mágneskapcsolók kapcsolják. A B6-es sorozat kompakt, kalapsínre vagy falra szerelhető kivitel, csendes tekerccsel, csavaros kapcsokkal és a kapcsolási helyzetet kívülről mutató jelzéssel.

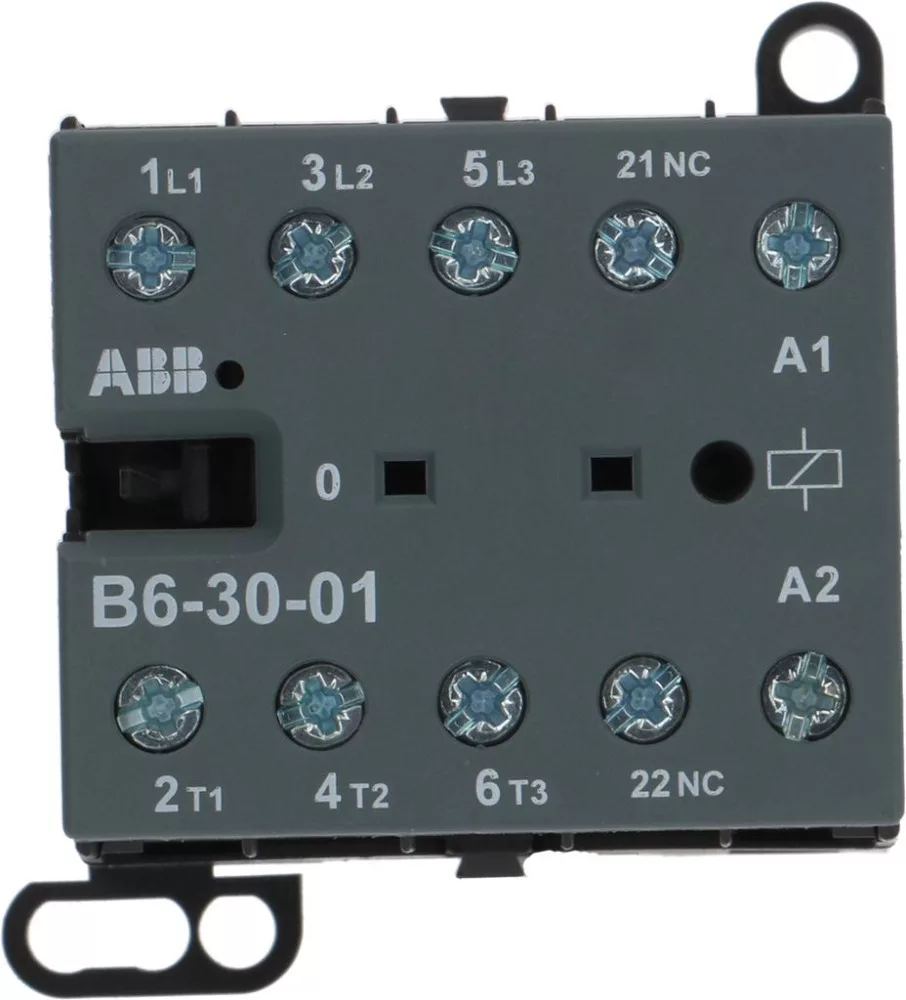

A B6-30-01 jelölés a felépítést írja le: három főpólus zár, mellettük egy nyitó segédérintkező dolgozik. A segédérintkező a vezérlőkör reteszelésére való, a főpólusok pedig a terhelést kapcsolják.
A kapcsoló motoros, AC-3 jellegű terhelésnél 4 kilowattig, ohmos, AC-1 jellegű terhelésnél 20 amperig terhelhető. Nagykonyhai gépben ez azt jelenti, hogy háromfázisú szivattyúmotorhoz és kisebb fűtőkörhöz egyaránt sorolható.
A tekercsfeszültséget a típusjel vége mutatja: ennél a darabnál a tekercs 230 voltos, 50 és 60 hertzen is üzemel. Csere előtt a régi kapcsoló oldalán lévő teljes típusjelet érdemes leolvasni, mert ugyanebben a házban más tekercsfeszültségű kivitel is készül.
| Alkatrész | Mágneskapcsoló |
| Készülékfajta | Ipari mosogatógép |
| Típus | ABB B6-30-01 |
| Pólusszám | 3 |
| Segédérintkező | 1 nyitó |
| Terhelhetőség AC-3 | 4 kW |
| Terhelhetőség AC-1 | 20 A |
| Tekercs | 230 V, 50/60 Hz |
| Kapocstípus | csavaros |
| Szerelés | kalapsín vagy fal |
Igen, ez ugyanaz a felépítés: három főpólus, egy nyitó segédérintkező, csavaros kapcsok. A típusjel végén álló szám a tekercs feszültségét jelöli, itt 230 volt, 50 és 60 hertzen.
A 30 a három záró főpólusra utal, a 01 pedig arra, hogy záró segédérintkező nincs, viszont egy nyitó segédérintkező van a kapcsolóban.
Motoros, AC-3 jellegű terhelésnél 4 kilowattig, ohmos, AC-1 jellegű terhelésnél 20 amperig. Fűtőkörnél tehát az AC-1 érték a mértékadó, szivattyúmotornál az AC-3.
