A szárítószűrő a hűtőkörben a kondenzátor és a kapillárcső között ül. A benne lévő szűrőbetét megköti a keringő hűtőközegben maradt nedvességet, a finom szita pedig kiszűri a forrasztási salakot és a kopásból származó szemcséket. Ha a nedvesség vagy a szennyeződés a kapillárisba jut, ott jégdugót vagy eltömődést okoz, és a hűtő leáll.

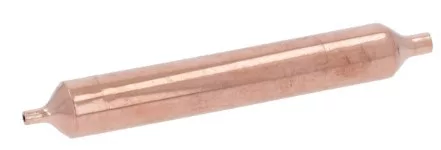

Ez a szűrő rézből készült, 15 g-os, kétutas kivitelű: a bemenete 5,2 mm, a kimenete 2,6 mm átmérőjű, a teste Ø 18 mm-es és 130 mm hosszú. A vékonyabb kimenetbe kerül a kapillárcső, a vastagabb bemenetre a kondenzátor felől érkező cső csatlakozik.
A hűtőtechnikai gyakorlat szerint a szárítószűrőt minden alkalommal cserélni kell, amikor a hűtőkört megbontják – kompresszorcserénél, szivárgás javításánál vagy hűtőközeg-utántöltés előtt. A régi szűrő telítődött betétje már nem köt meg nedvességet. A beforrasztást, vákuumozást és töltést hűtőtechnikus végezze.
| Alkatrész | Szárítószűrő |
| Készülékfajta | Hűtőszekrény, fagyasztó |
| Anyag | Réz |
| Kivitel | Kétutas, 15 g |
| Átmérő | 18 mm |
| Hossz | 130 mm |
| Bemenet | 5,2 mm |
| Kimenet | 2,6 mm |
