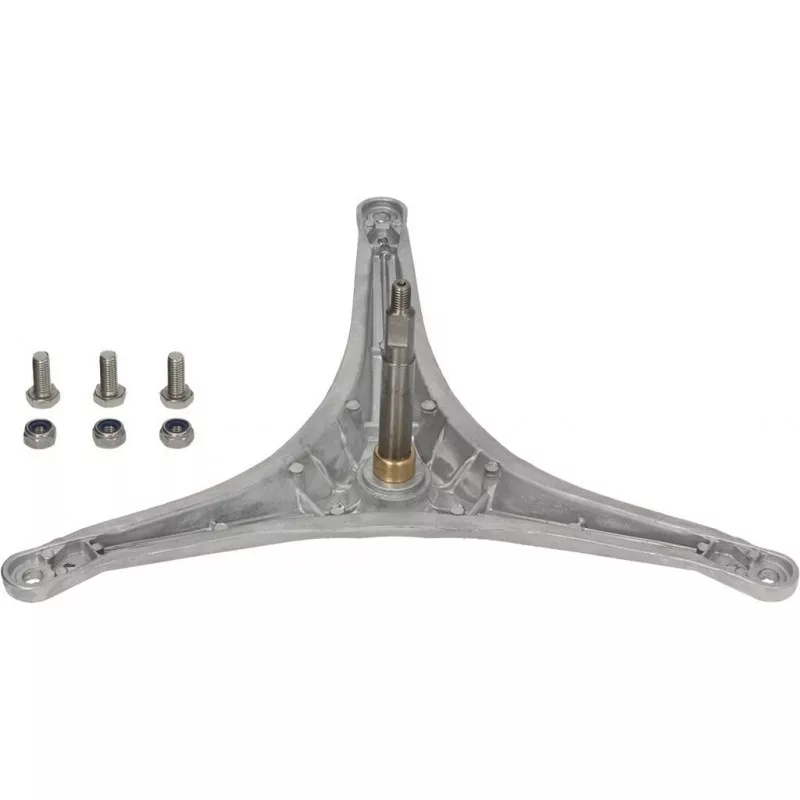

A dobkereszt a dob hátfalára csavarozott csillag alakú tartó, a közepéből nyúlik ki a tengely, amely a két csapágyban forog. A mosóvíz és a mosószer évek alatt megtámadja a kereszt anyagát: az ágak tövénél repedés indul, végül egy ág letörik. Ilyenkor a dob centrifugáláskor billeg, kopog, és akár a mosóüst belső falát is súrolja.
Ez a kereszt Ø 17 mm-es tengellyel készül, a tengelyen lévő persely 22 × 13 mm-es. A persely az a felület, amelyen a tengelytömítés ajka fut – ha a régin itt mély barázda látszik, az már magyarázza a korábbi szivárgást is. A keresztet rögzítőkészlettel kapod, így a dob hátfalára szereléshez nem kell külön csavarokat keresned.
A Whirlpool-számozásban ez a 481953578164. Az „Az alábbi típusokhoz” fülön 160 mosógép szerepel: 156 Whirlpool–Indesit és 4 Ignis típus, köztük az AWM 4040, az AWM 4050, az AWM 3051, az AWV 628 és a LOA 60. A 12 jegyű szervizszámot és a típusjelet a gép adattábláján találod.
A dobkereszt cseréjéhez a mosóüstöt szét kell bontani, a csapágyak és a tengelytömítés is hozzáférhetővé válnak. Ha ezek már futottak néhány évet, érdemes egyszerre cserélni őket: egy kopott csapágy az új kereszt tengelyét is hamar elkoptatná, és a szétszerelést nem kell még egyszer elvégezni.
| Alkatrész | Dobkereszt (dobpók) tengellyel |
| Készülékfajta | Mosógép |
| Tengelyátmérő | 17 mm |
| Persely | Ø 22 × 13 mm |
| Tartozék | Rögzítőkészlet |
| Gyártói cikkszám | 481953578164 |
| Példa típusok | AWM 4040, AWM 4050, AWM 3051, AWV 628, LOA 60 |
| Gépcsaládok a listán | Whirlpool–Indesit, Ignis (160 típus) |
Mérd le a tengely átmérőjét és a persely méretét: ennél a keresztnél a tengely 17 mm, a persely 22 × 13 mm. Utána keresd meg a géped típusjelét az „Az alábbi típusokhoz” fülön – például az AWM 4040 és az AWM 4050 is rajta van.
A listán négy Ignis típus szerepel: AWV 628, AWV 6281, LOA 60 és LOA 605. Ha a géped ezek egyike, ez a dobkereszt illik bele.
A tengelyátmérőben, és ezzel együtt a hozzá tartozó csapágyakban és tömítésben is. Ez a kereszt 17 mm-es tengelyű, a kettő nem cserélhető fel – rendelés előtt mindenképp mérd le a régi tengelyt.
